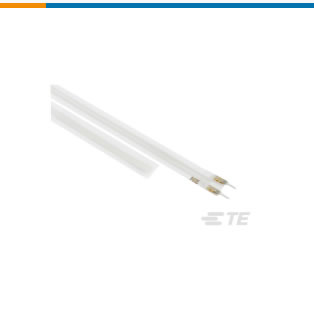

睡眠監測帶(10184000-01)是一條 800mm 長、8mm 寬的壓電薄膜（聚偏氟乙烯）帶。有源電 極部分長 698.5mm，寬 3mm。睡眠監測帶的總厚度約為 50 微米，這使其非常 柔軟，在將其放置在身體下方時不會有任何感覺。通過兩個壓接的焊接端子實現電 氣互連。當受到動態應變（長度變化）時，會產生電荷或電壓輸出。當安裝在床墊 上與胸部 / 心臟接近的位置時，可以檢測心音，以及由于呼吸引起的負荷或重心的 微小變化。然后，可以在較長的時間段（例如整夜）內評估這些信號，它們可以呈 現睡眠的持續時間、階段或質量。 該傳感器無需外部電源，因此適用于必須將功耗保持在最低水平的電池供電設備。
接口要求 與其他壓電傳感器一樣，睡眠監測帶的低頻響應由傳感器所連接的外部電路設定。在真正的開路條件下，通過壓電介質材料泄漏的電荷量非常小， 并且低頻響應可擴展至接近直流 (< 1m Hz)。實際上，有必要定義一個功能限制，以避免長期偏移和可能由薄膜的熱電響應產生的緩慢但高振 幅的信號。通常認為成人呼吸頻率在 12 至 18 次呼吸 / 分鐘的范圍內，但這一數值可能在睡眠期間有所減少。如果我們希望捕獲低至 10bpm 的呼吸頻率，那么這需要一個最小衰減為 0.16 Hz 的網絡。 壓電薄膜實驗室放大器（TE 部件號 1007214-X）提供 0.1 Hz 的可選下限頻率，在這種情況下很有用。此外，可以設置 10 Hz 的上限頻率， 從而消除不需要的 50/60 Hz 電源（線路）干擾。提供寬范圍的整體增益，并且可以在電荷模式或電壓模式下操作放大器。 不建議將睡眠監測帶直接連接到傳統的示波器輸入端（1M 輸入電阻），因為這將形成一個高通濾波器，其截止頻率（至 -3dB）約為 22 Hz。 這會很明顯的衰減呼吸心率的信號。 要通過簡單的電壓模式電路獲得 0.1 Hz（-3dB 點）的響應，需要 220M 的輸入電阻。 如果僅需要心率（而不是呼吸率），則 1-3 Hz 范圍內的下限頻率可能就已足夠。比如，應用 2 Hz 的高通濾波器不會妨礙檢測重復率為 1 Hz 甚至更低的一系列脈沖，因為每個脈沖都包含在頻帶上擴展的信號能量。 如果設計的接口電路可以成功檢測到脈搏（峰到峰值大約為 1nC 或 140mV），那么當發生大的身體移動時，這可能會變得飽和，信號電平高 達 500 倍。如果電路也設置為以低至 0.1 Hz 的響應檢測呼吸，則飽和信號（或時間常量穩定時間）將會可能導致脈搏和呼吸檢測在身體移 動發生后最多 30 秒內無法監測。
