一、  前言：

由于目前元件微型化，導致絲印鋼網孔日趨微小，導致錫膏在網孔的容易殘留和難清洗。由于錫膏的殘留直接導致印刷不良的產生，網板清洗充得非常重要。清洗的方法分為溶液壓力噴淋和超聲波清洗兩種。但因為超聲波對溶液揮發有潛在危險，而且會破壞鋼網里用于固定的粘合膠，業界漸漸傾向采用溶液壓力噴淋方法，較好是**對溶液揮發沒有任何危險的全氣動控制清洗。由于無鉛焊接的發展，很多高要求的網板需要在焊接后進行清洗，一般是用去離子皂化水進行壓力噴淋清洗。

二、技術參數

系統尺寸：L1150×W1010×H1750          重量：約300kg

耗氣量：800L/min                        氣源壓力：6-8Kgf/CM2

清洗時間設定：0-100min                  吹干時間設定：0-100min

儲液槽工作正常儲量：35-120L            適用鋼網/電路板尺寸：較大32英寸

噴頭數：左右各10個噴頭                  噴頭噴射角：110度

隔膜泵能力：2500L/H

三、耗材參數：

20微米過濾網：400目尼龍濾布，建議每3個月更換

還原樹脂過濾層：還原樹脂濾袋，約1.5公斤活性碳，聯絡原廠或代理商，建議每3個月更換。

10微米濾芯：1”尼龍過濾芯，共3支，聯絡原廠或代理商，建議每3個月更換

清洗劑：如果針對鋼網，推薦使用異丙醇類，或市售的**溶液，建議每2個月**更換

四、產品介紹：

本清洗機采用全氣動控制清洗，氣動邏輯控制，*接電，可使用水或溶劑，安全可靠。調整好合適的網板掛架，就可以對電路板進行清洗。

**先設定清洗時間和吹干時間，按啟動鍵后，系統開始全自動清洗操作。溶液需要經過4到過濾程序。**先以旋轉噴頭噴淋鋼網，溶液經過過濾罐才噴淋到鋼網上，**錫球和助焊劑的過濾去除。噴淋設定的時間后，溶液切斷，抽風機開始工作排出廢氣，旋轉噴出清潔空氣吹干鋼網。吹干設定時間后停止。采用全氣動自動控制，**使用揮發性溶液時的**安全。可以獨立地對總氣輸入，泵，抽風機，左噴頭，右噴頭壓力進行控制。

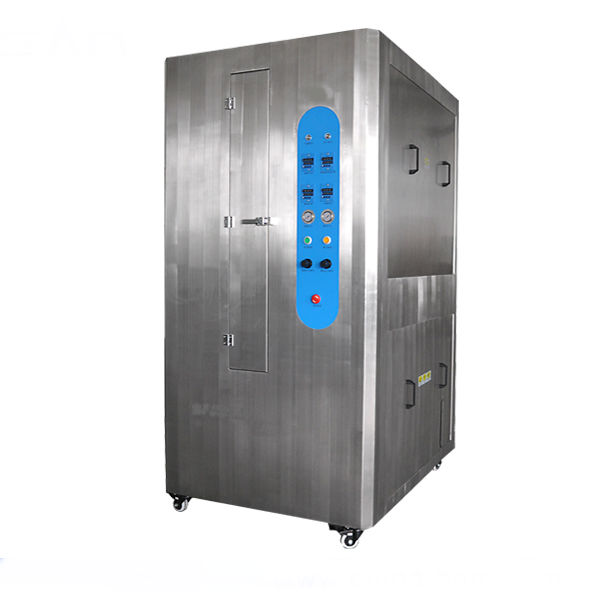

五、  氣動式鋼網清洗機說明

鋼網清洗機設計用于清洗鋼網式電路板，能有效的去除焊膏和助焊劑殘渣采用全氣動邏輯控制和驅動高效、快速、安全是目前清洗鋼網流行和推薦的方法，采用旋轉高效霧化噴射臂，4重溶液過濾循環使用、維護簡單、全不銹鋼機體，**壽命。

六、  清洗工作原理

20微米尼龍過濾紙    活性碳過濾    陽性還原樹脂過濾    儲液槽    10微米濾罐過濾    強力隔膜泵    氣動馬達抽風    氣動開關閥    旋轉噴射清洗腔    20微米尼龍過濾紙然后重復循環。另外在強力隔膜泵時可設定清洗定時程序，在氣動馬達抽風時可設定吹干定時程序。

注：使用本機必須附合的三個外在條件：

1、氣壓在6-8公斤以上。 2、氣流在600L/Min以上。 3、儲液槽乙丙醇保有量在28L以上
