工業級CC-LINK總線光纖中繼器

產品概述：

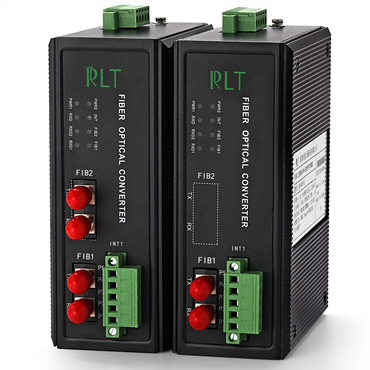

本產品是一款工業級CC-LINK現場總線光纖中繼器，支持全部CC-LINK總線速率，速率自適應，數據全透明傳輸，支持單/雙光口網絡結構。RT-FK1支持一路總線數據接口，一路光纖接口，適用于點對點通訊結構；RT-FK2支持一路總線數據接口，二路光纖接口，適用于點對點、星型/級聯拓撲通訊結構。

本產品通過將總線的電纜通訊轉換為光纖通訊，解決了高速率遠距離傳輸問題同時實現了總線線段間的信號光電隔離，增加節點數以及改變組網拓撲結構的功能。本產品為工業級設計，具有寬電源DC（12-36V）輸入，電源冗余和隔離保護，繼電器告警輸出，IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，-40~85℃工作溫度范圍等優點，能滿足各種工業現場的要求。

產品特點：

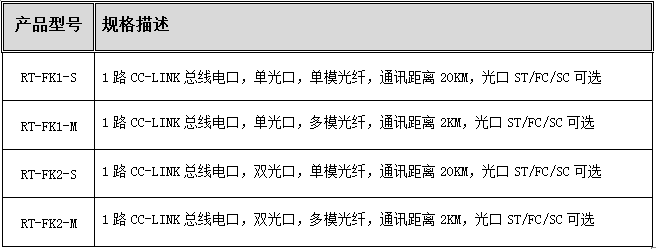

l RT-FK1，一路光纖接口，支持點對點通訊結構

l RT-FK2，二路光纖接口，支持點對點、星型、級聯拓撲結構

l 支持CC-LINK全部速率：156K、625K、2.5M、5M、10MBit/s，速率自適應

l 多模/單模光纖可選，多模可傳輸0-2KM，單模可傳輸0-20KM，ST/SC/FC接口可選

l 提供8個LED狀態指示燈，光口和總線數據接口繼電器輸出告警

l  DC24V 冗余電源，隔離電壓1500V，支持反接保護功能

l 波紋式高強度金屬外殼，IP40防護等級, DIN35mm工業卡軌安裝

參數規格：

電接口：

l 接口類型：工業5PIN接線端子

l 通信速率：156K、625K、2.5M、5M、10MBit/s，速率自適應

l 信號延時（電口）：100ns

l 具備1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能

l 終端電阻：本機不帶終端電阻，請按需要外接

光纖接口：

l 光口類型：多模、單模可選（單光、雙光可選）

l 光口連接器：標配ST；SC、FC可選

l 光纖波長：多模850nm、1310 nm，單模1310 nm、1550nm

l 傳輸光纖：多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um

l 傳輸距離：多模0—2Km，單模0—20Km，更遠距離可選

電源及保護：

l 雙電源冗余輸入，DC12V-36V值，典型值DC24V，隔離電壓1500V，1A電流保護(短路保護)，反接保護功能

l 工作電流典型值80mA@24V

l 電口故障告警輸出，觸點容量：DC24V/1A

工作環境：

l 工作溫度：-40 ~ 85 °C

l 工作濕度：5  ~ 95% RH

l 存放溫度： -40 ~ 85 °C

機械特性：

l 外形尺寸：138mm×106mm×54mm

l 外殼：IP40防護等級,鋁制加強機殼

l 安裝方式： 35mmDIN導軌安裝

l 凈重：900g

符合標準：

l EMI：EN55022 1998, Class A

l EN61000-4-2 (ESD), Criteria B, Level 4

l EN61000-4-3 (RS), Criteria A, Level 2

l EN61000-4-4 (EFT), Criteria B, Level 4

l EN61000-4-5 (Surge), Criteria B, Level 2

l EN61000-4-6 (CS), Criteria B, Level 2

l En61000-4-8 (PFMF), Criteria A, Level 3

l IEC60068-2-27

l EN50121-4

l Freefall：IEC 60068-2-32

應用范圍：

電力、交通、能源、廠礦、監控及工業控制等領域。
