1.概述

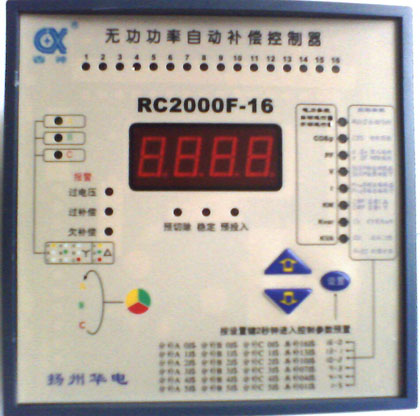

RC2000F系列智能諧波分相補償控制器，以高速高性能的微處理器為核心器件同時取樣3相電壓3相電流信號，并提供6種分補（Y）+共補（△）補償方案，12種投切編碼方案，用戶可通過修改控制參數任意選擇，控制參數一經修改永久保存，掉電不丟失數據。采用基波功率因數和基波無功功率復合控制電容器組的投切，投切穩定無投切震蕩，對諧波有一定抵抗功能不受諧波干擾。一臺可以抵過去老型號多臺才能實現的功能，適用于交流45Hz-65Hz、0.4Kv以下負載不平衡電力系統作無功補償控制之用。

2.技術數據
額定工作頻率：45Hz-65Hz 顯示功率因數：滯后0.001-超前0.01
欠壓保護值170V 靜態輸出觸點容量每路：AC 220V 7A
靈敏度50mA 動態輸出容量每路：DC12V 20mA /支路
外型尺寸：RC2000F-12 122mm×122mm×99mm 整機消耗功率：10VA
外型尺寸：RC2000F-16 144mm×144mm×87mm 顯示：4位紅色數碼管開孔尺寸： RC2000F-12 112mm×112mm 防護等級：外殼IP40 開孔尺寸：RC2000F-16 138mm*138mm 連接方式：插座接線端子螺絲固定
安裝方式：RC2000F-12 嵌入式安裝倒鉤附件固定
安裝方式：RC2000F-16 嵌入式安裝倒齒附件固定或導軌安裝

3.輸出編碼
   一般傳統的控制器都只有一種編碼方式即等容量（1:1:1…：1）循環投切 ，電網所要補償的容性無功功率的數值往往是連續的不分等級的，受硬件條件的限制補償裝置提供的容性無功功率通常都是有限的幾種等級數值，這是 一對供需矛盾，這對矛盾在系統負載比較小時表現最為突出，現舉例說明如下：如某用戶有一只315KVA的變壓器，補償總容量為100Kvar，用20Kvar的電容器組共5只，控制器采用市面上常用的JKG(L)型控制器，此控制器的控制物理量是功率因數，目標功率因數投入門限是滯后0.92，切除門限是滯后0.99 在晚上的某時刻發現系統功率因數為滯后0.60,視在功率為12.5KVA,感性無功功率為10Kvar，控制器不停的進行 投切動作。分析其原因是單組電容器的容量（20Kvar）遠遠大于系統所需補償容量（10Kvar）所致，當控制器沒 有投入電容器組系統功率因數是0.60，根據JKG(L)型控制器控制原理系統功率因數低于目標功率因數時控制器必須投入電容器組，當電容器組投入后由于多補償了10Kvar的容性無功功率，使得補償后的功率因數從感性的0.60變成了 容性0.60由于JKG(L)型控制器的切除功率因數門限是滯后0.98，所以控制器又需要切除剛投入的電容器組，這樣就不停的來回重 復動作，專業術語叫投切震蕩，其弊端有兩點：第一頻繁而無意義的投切動作大大縮短了電容器組和交流接觸器的使用壽命，第二電力系統雖然安裝了補償裝置卻達不到預期的補償效果。以上現象大部份用戶都會遇上，不同的是情況有輕有重而已，這個問題是每個用戶不可回避的問題，要解決以上問題我們認為只要作到三點即可：第一控制器的投切控制物理量必須取無功功率；第二所有電容器組不能取等容量，應進行大小搭配；第三控制器應具有自動挑選合適電容器容量的能力。而RC2000F型控制器就具備這三點。

    對于為了適應電網負載大小變化而進行電容器容量大小搭配的做法在本說明書中被稱為輸出編碼，既然是編碼那么電容器容量的大小就不能隨意給定，它應符合一定的規則，本控制器提供了11種電容容量比例大小搭配方案它們分別是：
Pr-1 => 1：1：1：1：1：…：1 Pr-2 => 1：2：2：2：2：…：2
Pr-3 => 1：2：4：4：4：…：4 Pr-4 => 1：2：4：8：8：…：8
Pr-5 => 1：1：2：2：2：…：2 Pr-6 => 1：1：2：4：4：…：4
Pr-7 => 1：1：2：4：8：…：8 Pr-8 => 1：2：3：3：3：…：3
Pr-9 => 1：2：3：6：6：…：6 Pr-10=> 1：1：2：3：3：…：3
Pr-11=> 1：1：2：3：6：…：6 Pr-12=> 按順序投切
我們用RC2000F型控制器來解決上面例子的問題
    根據例電網參數的特點我們選Pr-3編碼方案，根據補償總容量和Pr-3編碼方案的容量比例關系第一回路取5Kvar、第二回路取10Kvar、第三回路取20Kvar、第四回路取20Kvar、第五回路取20Kvar、第六回路取20Kvar，共6只電容器組。當電網需要10Kvar時控制器只要投入第二回路即可，當需要15Kvar時只要同時投入第一第二回路即可，當需要20Kvar時只要投入第三回路即可。再如已投入1.3.組電容，此時負載發生變化，再需要15KVAR時，控制器同時作出切除第一組投入第四組電容指令，使目標功率始終保持在最佳狀態，達到無及補償效果。所有所需投入、切除容量的選擇RC2000F可自動完成。由于RC2000F采用無功功率控制電容器組的投切所以它沒有投切震蕩的問題。
