深圳訊記在國內首家推出的controlnet總線數據光端機在功能上可以替代進口羅克韋爾AB型號為1786-RPA+1786-RPFM/1786-RPFS/1786-RPFRL/1786-RPFRXl的光纖中繼模塊。我司總線數據光端機具有如下優點:1.采用直接轉發方式,無丟幀,更高可靠性和實時性.2.低時延(約120ns)提供實時性保障.3.機內雙電源電路,實現真正電源雙冗余備份.4.采用優質電源隔離模塊提供1000V電壓隔離.5.堅固美觀的波浪紋鋁合金外殼DIN導軌設計.6.采用知名品牌工業級器件,打造工業級品質.
概述：

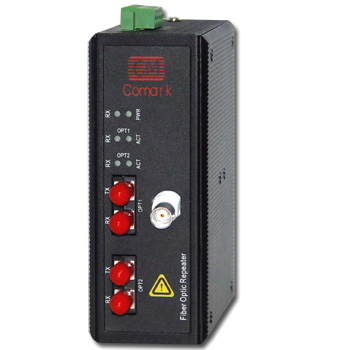

Ci-cf110/120系列產品是一款工業級ControlNet數據光端機,速率支持5Mbps,標準BNC接口兼容ControlNet數據接頭。單光口/雙光口鏈網支持,支持ControlNet協議。35mmDIN,DC9-30V電源.Ci-cf120支持兩路可級聯上下行光纖接口，一路數據接口， Ci-cf110支持一路光纖接口，一路數據接口。
特點：
1、支持ControlNet工業控制現場總線協議。
2、通信速率5Mbps。
3、光纖最遠通信距離可達60KM。
4、接口采用標準BNC接口，與ControlNet數據接頭兼容，為現場接線提供了方便。
5、電接口具備1500V電壓隔離以及600W浪涌保護功能。
6、采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。
7、提供繼電器輸出光纖鏈路以及電源故障告警。
8、采用標準工業35mm導軌安裝方式。
規格：
電接口：
1、支持ControlNet；
2、兼容ControlNet數據接頭的標準BNC接口；
3、速率：5Mbps；
4、具備1500V電壓隔離以及600W浪涌保護功能；
光纖接口：
1、光纖波長：多模：850nm、1310 nm；
2、單模：1310 nm、1550nm；
3、傳輸光纖：多模：50/125、62.5/125、100/140um；
4、單模：8.3/125、9/125um、10/125um；
5、傳輸距離：多模2KM；單模：10～60KM；
6、光纖接口類型：SC、ST、FC可選；標配：ST接口。
其它指標：
1、電源：支持雙電源冗余輸入，DC9-30V ，典型DC24V、功耗小于1.5W；
2、光纖鏈路故障以及電源故障告警繼電器輸出；
3、外形尺寸：125mm×90mm(帶卡軌100mm)×50mm；
4、工作溫度：-10-70℃（-40~+85℃可選）；
5、相對濕度：≤90%(無冷凝)；
6、存放溫度：﹣40～80℃。
