概述

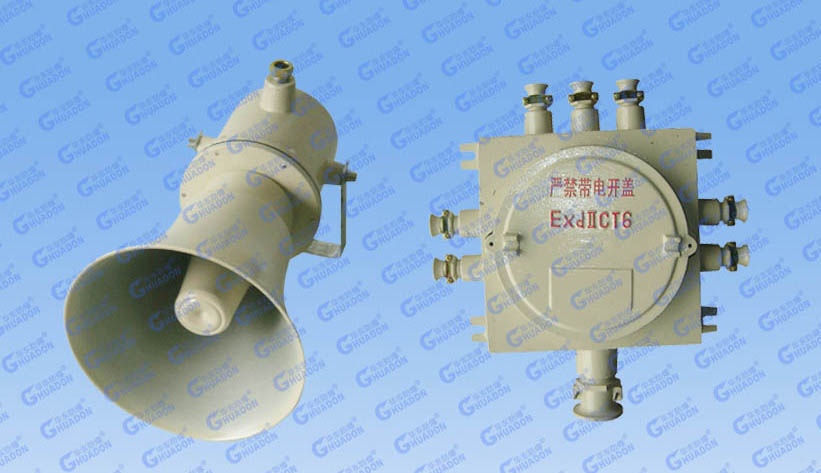

該防爆揚聲器（防爆喇叭）為隔爆型高音號角揚聲器，適用于易燃易爆場所，同各種功放擴音設備配合使用，作擴音呼叫或報警用。

型號含義

技術指標

1．  防爆標志：ExdⅡBT6，ExdⅡCT6

2．  額定功率：5VA、10VA、15VA、25VA、35VA

3．  頻率響應：250～7000Hz

4．  音壓輸出：105～106dB（額定功率/1M）

5．  阻抗：8Ω，16Ω

6．音頻輸入電壓：100～120V（或其它值，由用戶提出）

7．防護等級：IP54（特殊要求可達到IP65）

使用方法

1.   dYH—3型是低阻負載防爆揚聲器，5VA的防爆揚聲器負載阻抗為8歐姆；10VA、15VA、25VA和35VA的防爆揚聲器負載阻抗為16歐姆。一般距離擴音功放設備較近時使用。

2.   dYH—3A型是定壓輸入方式防爆揚聲器，輸入的120V（或其它值）音頻信號經隔爆腔內的音頻變壓器再送給揚聲器音圈。一般距離擴音功放設備較遠時使用。接線方法見下圖。

3.    防爆揚聲器用兩只螺栓固定在支撐物上。防爆揚聲器的接線端子在隔爆腔內，將電纜穿入進線口擰緊。電纜外徑在8毫米以下，芯線截面積在0.5平方毫米以上的兩芯電纜均可。
