s908 rio總線光電轉換器（數據光端機）它在功能上可代替昆騰PLC配套S908光模塊490NRP954, NWFR89D200 等產品.實現了s908 RIO現場總線電氣信號與光纖的轉換，應用于要求免受電磁干擾、雷擊、化學腐蝕及長途遠距離傳輸等場合，可實現devicenet總線網絡在物理層的光電傳輸介質的相互轉換，拓展了devicenet總線的通訊距離，增強了通訊過程的抗干擾能力，保證了數據傳輸的安全性和有效性。
概述：

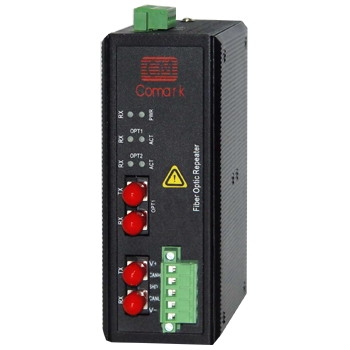

Ci-rf110、120系列產品是一款工業級S908 RIO總線數據光端機,速率支持1.544Mbps,標準F頭同軸接口兼容S908數據接口。單光口、雙光口鏈網支持,支持S908 RIO總線協議。35mmDIN,DC9-30V電源.
Ci-rf120 支持兩路可級聯上下行光纖接口，一路數據接口。
Ci-rf110 支持一路光纖接口，一路數據接口。
特點：
1、支持S908 RIO總線協議。
2、通信速率1.544Mbps。
3、光纖最遠通信距離可達60KM。
4、接口采用標準F頭同軸接口，與S908數據接口兼容，為現場接線提供了方便。
5、電接口具備1500V電壓隔離以及600W浪涌保護功能。
6、采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。
7、提供繼電器輸出光纖鏈路以及電源故障告警。
8、采用標準工業35mm導軌安裝方式。
規格：
電接口：
1、支持S908 RIO總線協議；
2、兼容S908數據接頭的標準F頭同軸接口；
3、速率：1.544Mbps；
4、具備1500V電壓隔離以及600W浪涌保護功能；
光纖接口：
1、光纖波長：多模：850nm、1310 nm；
2、單模：1310 nm、1550nm；
3、傳輸光纖：多模：50/125、62.5/125、100/140um；
4、單模：8.3/125、9/125um、10/125um；
5、傳輸距離：多模2KM；單模：10～60KM；
6、光纖接口類型：SC、ST、FC可選；標配：ST接口。
其它指標：
1、電源：支持雙電源冗余輸入，DC9-30V ，典型DC24V、功耗小于1.5W；
2、光纖鏈路故障以及電源故障告警繼電器輸出；
2、外形尺寸：125mm×90mm(帶卡軌100mm)×50mm；
3、工作溫度：-10-70℃（-40~+85℃可選）；
4、相對濕度：≤90%(無冷凝)；
5、存放溫度：﹣40～80℃。
|
