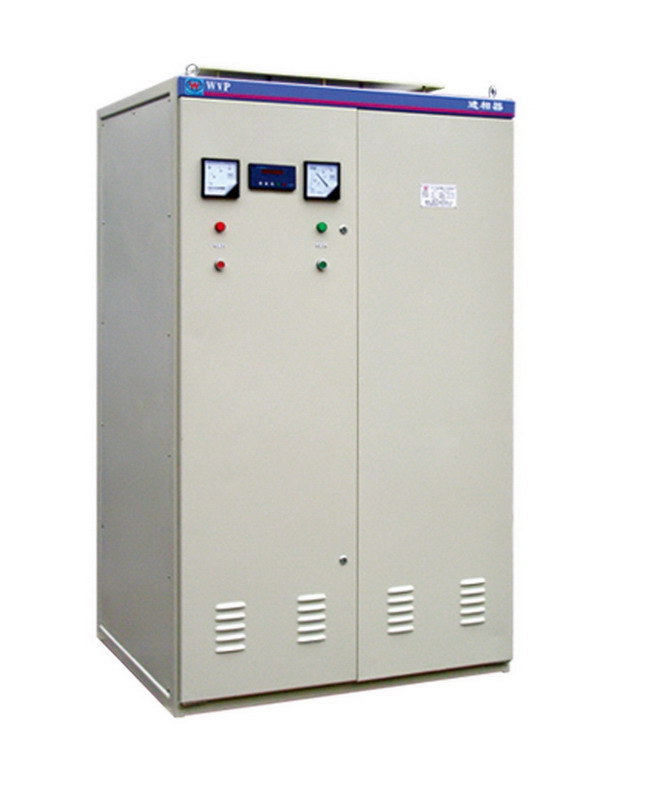

WVP系列變負載進相器

■ 應用范圍

適用于化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載轉矩的繞線式異步電機的無功就地補償設備。適用電機功率為75～10000KW。

■ 工作原理及特點

采用微型計算機和交交變頻技術，通過電力電子器件生成與電動機同頻、相位互差90 、幅值相當的一個三相電源，串入轉子回路中，改變轉子側的功率因數，進而改變定子側的功率因數，達到無功補償的目的。

它除了具備普通靜止式進相器的功能外，還采用了閉鎖控制原理，使其能夠自動跟蹤負載變化情況，根據負載的變化情況自動調節補償量，使補償效果無論在何種負載狀況下始終保持在理想的補償狀態。

● 采用先進的交交—變頻技術和微機控制技術，可靠性高。

● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。

● 降低電機定子電流10%～20%，降低線損、銅損20%－30%。

● 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。

● 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。

● 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。

● 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償的目的。使功率因數始終處于最優狀態。

● 因效率提高而節能效果顯著。

● 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。

■ 主要技術參數

● 電機功率因數：達到0.95以上（或是提高20％以上）；

● 電機定子電流：降低10%～20%；

● 電機繞組溫升：下降10％以上；

● 保護等級：IP20、IP30。
