UIM24002 / 24004 / 24008型 并口系列微型步進電機驅動器

【 下載產品說明書： UIM240xx.pdf 】

微型一體化設 ●  小體積42.3 mm x 42.3 mm x 13.5 mm ● 與電機一體化設計，亦可分立工作 ● 精密鑄造鋁合金機殼，堅固耐用，便于散熱

電機驅動特性 ● 寬電壓輸入12～40VDC ● 電機電流輸出2A/4A/8A 峰值可調相電流 ● 微步1～16 細分 ● H 橋雙極恒流，在線可控脫機/使能 ● 輸入信號光電隔離，標準共陽極單脈沖

產品型號	輸出電機電流峰值	供電電源電壓
UIM24002	2A	8V ～ 35VDC
UIM24004	4A	10V ～ 40VDC
UIM24008	8A	10V ～ 40VDC

實際電流由可調電阻設定

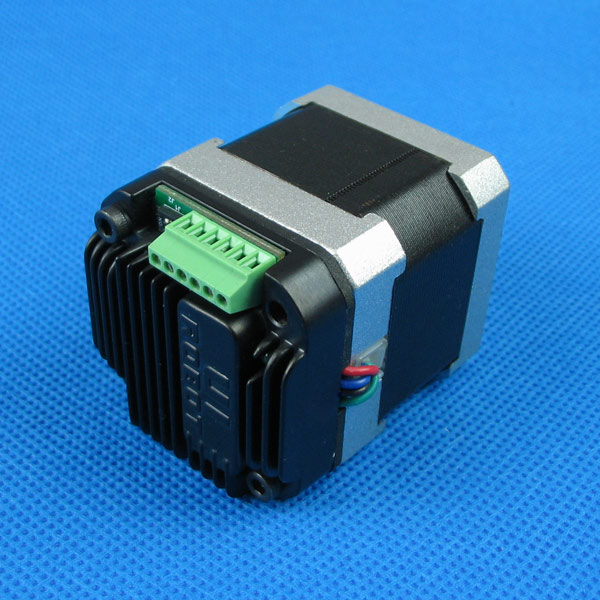

UIM24002 / UIM24004 / UIM24008 是一系列微型高性能的步進電機驅動器。其最大特點在于體積小，驅動能力強。加上對應的法蘭后，能直接固定在 42 / 57 / 85 / 110 等系列的步進電機上。其本身厚度小于14 mm。 UIM24002 能提供 0～2A可調峰值電流；UIM24004 能提供 1.5～4A 可調峰值電流；UIM24008 能提供 3～8A 可調峰值電流。其高速電流補償功能，能補償電機高速轉動時反電動勢造成的影響。除UIM24002 使用 10V～35V 外，直流供電這個系列的驅動器使用 12V～40V 直流供電。

驅動器外殼為全鋁合金鑄件，堅固耐用，散熱性能好。包裝內配件包括：螺絲4 只，散熱硅膠1 支。使用方式見“驅動器安裝示意圖”。

 絕對最大參數

供電電壓	40VDC （UIM24002 為 35VDC）
儲藏溫度	‐40℃ ～ +125℃
工作溫度	‐20℃ ～ +85℃

長期工作在絕對最大參數或以上可能損壞驅動器。

工作電氣性能（環境溫度25℃時）

供電電源電壓	10V ～ 40VDC（UIM24002 型為8V ～ 35VDC）
輸出電機電流	峰值2A / 4A / 8A 每相（Max ) （實際電流由可調電阻設定）
驅動方式	恒相流PWM 控制
勵磁方式	整步，半步，4 細分，16 細分
絕緣電阻	在常溫常壓下>100MΩ
絕緣強度	在常溫常壓下0.5KV , 1 分鐘

通訊方式（環境溫度25℃時）

并口通訊	步進脈沖、方向、脫機 三種信號
微步細分	由板上撥碼開關設定

使用環境及參數

冷卻方式		自然冷卻
使用環境	場合	盡量避免粉塵、油霧及腐蝕性氣體
	溫度	-20 ℃ ～+ 50 ℃
	濕度	<80%RH，無凝露，無結霜
	震動	3G Max
保存溫度		-20 ℃ ～+ 125 ℃
外形尺寸		42.3mm x 42.3mm x 13.5mm
重量		0.1 kg
