品牌：

安科瑞Acrel





型號：

電動機保護器ARD3-25/C+90L

智能馬達保護裝置ARD3-25/C+90L

智能馬達控制器ARD3-25/C+90L

線路過負荷監控儀表ARD3-25/C+90L

ARD電動機保護器所有型號如下：

ARD2-6.3/C

ARD2-25/C

ARD2-100/C

ARD2-250/C

ARD2-800/C

可選功能：

Q——遠程起動

B——報警

C——RS485通訊

L——漏電保護

M——4-20mA模擬量

K——4路開關量輸入

S——SOE事件記錄



ARD2F-6.3/C+90FL

ARD2F-25/C+90FL

ARD2F-100/C+90FL

ARD2F-250/C+90FL

ARD2F-800/C+90FL

可選功能：

Q——起動控制（包括K）

J——報警

C——RS485通訊

L——漏電保護

M——4-20mA模擬量

K——開關量輸入

SR——SOE事件記錄

T——溫度保護

U——電壓功能



ARD3-6.3/C+90L

ARD3-25/C+90L

ARD3-100/C+90L

ARD3-250/C+90L

ARD3-800/C+90L

可選功能：

L——接地/漏電保護

C——RS485 /Profibus通訊

M——4-20mA模擬量

U——電壓功能(功率、相序)

T——溫度保護

90L——液晶分體顯示面板（包括連接線1.5米）

SR——SOE事件記錄

SU——抗晃電

Ep——電能

Te——時間



概述

ARD2系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能�？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。



符合標準

l         GB14048.1-2000低壓開關設備和控制設備總則

l         GB14048.4-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器

l         GB/14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

l         GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

l         GB/T17626.5-2006浪涌（沖擊）抗擾度試驗



適用環境

工作溫度：-10℃~+55℃

貯存溫度：-20℃~+65℃

相對濕度：5%~95%不結霜

海拔：≤2500m

污染等級：2級

防護等級：IP20

安裝類別：III級

運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域



產品規格

ARD2系列智能電動機保護器功能

ARD2系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。



ARD2F系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、溫度、tE保護等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。

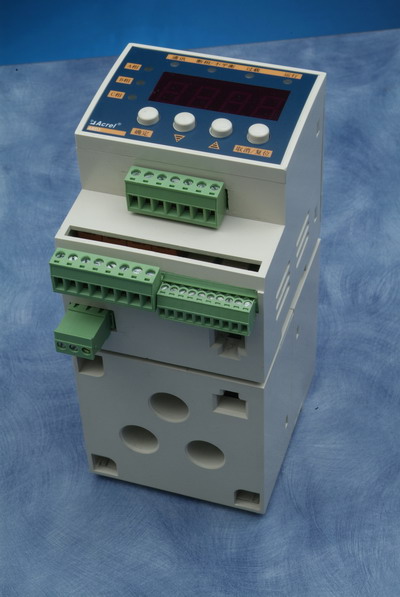

ARD3智能電動機保護器（以下簡稱ARD3），適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。 ARD3采用模塊化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、遠程顯示模塊。根據需要選配ARD3的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
