品牌：

安科瑞Acrel





型號：

四遙單元ARTU-K32

四遙裝置ARTU-K32

ARTU系列四遙單元所有型號如下：

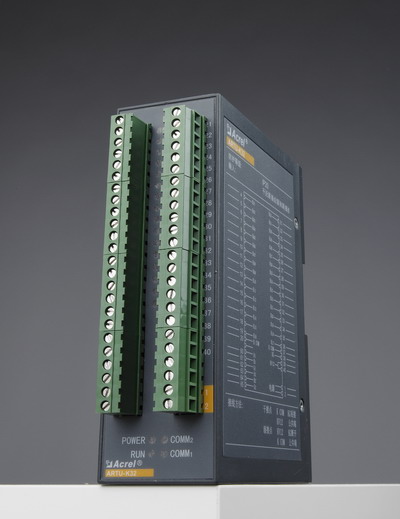

遙信單元ARTU-K32

遙控單元ARTU-J16

遙脈單元ARTU-P32

遙測單元ARTU-M32



概述：

ARTU四遙單元是一種遠端測控裝置，負責對現場信號、工業設備的監測和控制。作為高性能配電智能化元件，廣泛應用于智能配電、工業自動化等領域，是遠程自動化應用領域的最佳解決方案。產品包括：遙信單元、遙控單元、遙脈單元、遙測單元。產品符合JB/T 10388-2002《帶總線通信功能的智能測控節點產品通用技術條件》、GB/T 13729-2002《遠動終端設備》標準要求。





產品特點

l         產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙”值，保證通訊可靠性。

l         可選擇上位機或本地撥碼開關兩種方式進行設置產品的地址和波特率。

l         產品采用軟硬件“看門狗”技術，防止死機現象。

l         ARTU-M32還提供32路輸入信號指示功能，并可以經由通訊設置信號輸入的高低報警閾值。

l         電磁兼容性

GB/T 17626.2 靜電放電抗擾度試驗  等級4

GB/T 17626.3 射頻電磁場輻射抗擾度試驗  等級3

GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗  等級4

GB/T 17626.5 沖擊（浪涌）抗擾度試驗  等級3

GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗  等級3

GB/T 17626.12 振蕩波抗擾度試驗  等級3



適用環境

工作溫度：-5℃~+55℃

儲存溫度：-25℃~+70℃

相對濕度：≤95%不結露，無腐蝕性氣體

海拔高度：≤2500m

防護等級：IP20



產品規格

ARTU-K32遙信單元

功能

ARTU-K32可同時采集32路有源濕接點或無源干接點開關量信號。采用光電隔離技術，實現輸入輸出的電氣隔離。與上位機通過RS485總線進行數據交換，實時反映輸入信號狀態，并可存儲32路共計1600個事件順序記錄（SOE信息），準確反映開關量事件。ARTU-K32作為自動控制環節中的狀態反饋元件，可用于監測自動化設備的執行狀態或用于開關位置指標采集。





ARTU-P32遙脈單元

功能

遙脈單元采用光電隔離技術實現輸入輸出的電氣隔離，可對電力的有功或無功脈沖進行集中采集，實現電能精確計量，與上位機通過RS485總線進行數據交換。具備掉電保護功能，特別適合企業電能的自動化管理，也可用于自動化設備的計數。



注：有源濕接點：Pi（i=1-32）與公共端PCOM為各通道接入端，同時PV12和PG懸空；

無源干接點：Pi（i=1-32）與公共端PV12為各通道接入端，同時PCOM和PG短接。



ARTU-M32遙測單元

功能

遙測單元使用交流采樣方式實現32路AC/DC0~20mA，AC/DC0~5V的真有效值（RMS）測量，與上位機通過RS485總線進行數據交換，反映變送器或傳感器的標準信號的遙測值。可將電流、電壓、溫度、壓力等變送器模擬量輸出信號轉換為數字信號并上傳，具有32路雙色LED燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），高低報警值可由通信進行設定。

ARTU-J16遙控單元

功能

遙控單元是遠程繼電器輸出模塊，與上位機通過RS485總線進行數據交換，用于執行系統的遙控操作，共有16路繼電器輸出，接點的輸出方式可設定為脈沖（點動）方式或保持方式，同時可存儲16路共計1600組繼電器動作時間順序記錄（SOE信息）。作為自動控制環節中的執行元件，可用于遠程控制自動化設備或直接驅動自動化設備的電操作機構，實現遠程或自動控制。
