一、用途
本系列頻敏變阻器作為50HZ三相交流卷線型，容量自22KW至2240KW電動機的起動，反接之用。
（1）按鐵芯厚度尺寸不同分類：BP1—000(0號鐵芯)
BP1—200(2號鐵芯) BP1—300(3號鐵芯) BP1—400(4號鐵芯)
BP1—500(5號鐵芯)
（2）按起動負載類型分：偶爾起動，重復短時工作制起動。
BP1—200 BP1—300型適用于偶爾起動的傳動設備，如水泵、容壓機、軋鋼機、鋸床、礦用皮帶等容量自22KW至2240KW。
BP1—000 BP1—400 BP1—500型適用重復短時工作制的傳動設備、如輥道、推鋼機、升降臺、橋式吊車等容量自2.2KW至125KW。
（3）型號意義
B P 1 — □ □□ / □□□ □□
頻敏變阻器 | | | | | | 導線截面㎜²（最后兩位）
設計序號 | | | | 線圈最大匝數
鐵芯編號 | | 鐵芯片數
二、工作條件
（1）海拔高度不超過1000米
（2）周圍介質溫度不高于+40℃及不低于-30℃。
（3）空氣相對溫度不大于80%（20℃±5℃時）
（4）無爆炸危險的介質中，且無足以腐蝕和破壞絕緣的氣體及導電塵埃。
（5）由防雨雪設備及沒有充滿水蒸氣的地方
（6）無劇烈振動與沖擊的地方
三、結構

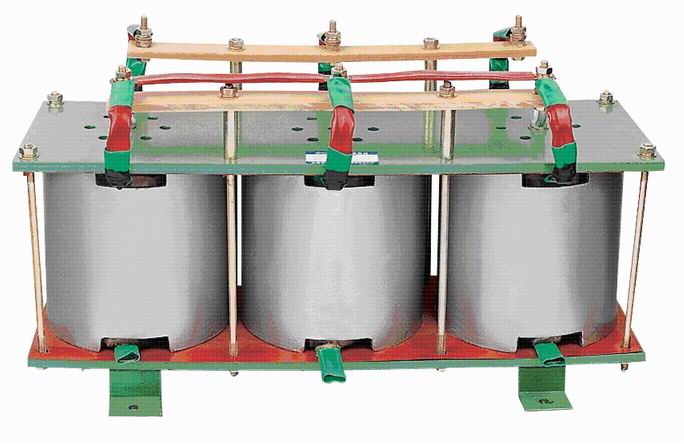

變阻器式一種無觸點電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子電流頻率減小而自動下降，從而只需一級變阻器就可以把電動機平穩起動起來。
變阻器實質上是一個鐵芯損耗特大的三項電抗器，它由數片山形鋼板疊成的鐵芯及線圈兩個主要部分組成。變阻器都制成開啟式。
四、技術性能
輕載起動，傳動設備在起動過程中不帶負載或帶有輕微負載，超過負載系數UC=0.1-0.5起動動力矩系數Ug=0.7；轉子起動電源系數i2g=1.25-1.6。一般起動時間小于20秒。例如空氣壓縮機、小泵等。
重輕載起動：分兩種情況，一種是傳動設備在起動過程中，其阻力矩隨轉速的上升而下降，在起動時阻力矩較大，（Ug=0.5-0.8）；起動力矩Ug=1.0轉子起動電流系數i2g=1.6-2.0。起動時間大于20秒。例如帶飛輪軋鋼機的電動傳動。另一種情況是顫動設備在起動過程中不帶負載或有輕微負載，阻力矩較小，一般集體笨重，且高速動轉折算至電動機軸上的轉動慣量較大，起動時間往往超過20秒。本變阻器允許連續起動數次，但起動總時間對于輕載不超過80秒。對于重輕載或重載則不超過120秒。
五、調整
變阻器的繞組上設置4各抽頭，一個抽頭設在繞組的背面。編號為N，另外三個抽頭設在繞組的正面，抽頭1-N為100%匝數，抽頭2-N間、3—N之間分別為85%、71%匝數，出廠時接線接在2N抽頭上即85%匝數。
變阻器上下鐵芯由2面4個（或中間2個）拉近螺栓固定，擰開拉緊螺栓上的螺母可以在上下鐵芯間增設非磁性墊中，即可調整氣縫，出廠時上下鐵芯間隙為零。
1、當起動電流過大，起動過快，可設法增加匝數，換接到1-N抽頭，使用100%匝數，匝數增加的效果起動電流減小，啟動力矩同時減小。
2、當起動電流過小，起動力矩不足，起動太慢時，可設法減小匝數。換接到3-N抽頭使71%匝數，匝數減少的效果是起動電流增大，起動力矩同時減小。
3、如果剛起動起動力矩過大，機械有沖擊但起動完畢后穩定轉速又過低，可在上下鐵芯間增加氣隙，增加氣隙的效果是起動電流略微增加，起動力矩略微減小，但起動完畢時力矩增大，穩定轉速得以提高。
