一、系統概述

RFID 是Radio Frequency Identification 的縮寫，即射頻識別，是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象，可快速地進行物品追蹤和數據交換。識別工作無須人工干預，可工作于各種惡劣環境。基于RFID技術的遠距離感應停車場管理系統是目前世界上最先的停車場自動化管理方式之一，是停車場管理方式發展的趨勢，它的安全、穩定、自動化程度是人工管理或近距離識別系統無法達到的。其不可仿制性、抗干擾性、抗擊打性、快速識別性、智能鑒別性毫無疑問的會給各類車場管理提供一個全新的解決方案。本系統能能夠實現進出完全不停車，自動識別、自動登記、自動放行等功能，后臺管理軟件可實現實施查看進出車輛信息、進出時間查詢、報表、繳費記錄查詢、信息提醒等多項功能。系統具有以下功能優勢：

快速移動目標的可靠識別

高保密性， 高適應性

良好的安全性和抗干擾性

嚴格收費管理，杜絕私自收費，增加收益

環保性強,達到無紙化辦公

安全管理程度高

操作簡單，耐用可靠

樹立全新的物業管理形象

二、系統功能

    1.入場控制功能

節省人力：入口實現無人管理模式；

身份識別：判斷前來刷卡的車輛是否具有入場權限；

臨時發卡：對臨時進入停車場的車輛自動發放臨時停車卡；發卡方式可選擇有車按扭出卡、無車按鈕出卡、電腦出卡；自動發放的臨時卡讀卡方式可選擇有車讀卡、無車讀卡；發卡機出卡后必須待車主將卡拿至手中道閘才能開啟，當卡片發出來后20秒鐘內未被人取走、發卡機會自動將卡收回機箱內，避免卡的丟失；

信息記錄：讀卡時同步自動記錄入場時間、入場地點、車輛信息、車主身份；

圖像攝取：與開閘指令同步攝取入場車輛圖像并存儲到數據庫中，以備出場時進行車輛核對與以后查閱；

車牌識別：自動提取入場車輛的車牌號碼，作為車輛進入停車場的具有唯一性的識別標志，可以供出場時進行車輛識別與以后查閱；

滿位顯示：停車場內車位已停滿時，通過LED顯示屏提示前來的車輛，同時禁止按鈕出卡，但依然保留電腦出卡功能以滿足一些特殊的車輛與人員的入場要求；

信息顯示：高亮度LED顯示屏，即使在戶外陽光下，顯示的信息依然清晰可見；信息顯示采用中英文雙語顯示，適用于WTO環境下外籍車主不斷增加的情形；信息內容簡明扼要，即可給車主明確的提示，又不耽誤車輛入場的時間；

語音提示：聲音提示方便周到；模擬人聲清晰動聽；可插拔式數字化語音模塊方便系統集成與升級；具有超大存儲容量，滿足多種聲音提示信息的輸出；

    2.出場控制功能

自動計費：根據入場時間與出場時間自動計算停車時間，根據停車時間與收費標準自動計算應收費用；收費標準可以根據需要，在停車場管理軟件非常方便的定義并下傳到控制機中，收費時間可以精確到秒，收費金額最小到“角”；還專門定制了“深圳收費”選項，適用與深圳市“ 同一車輛在某一個時間段內多次出入停車場只收取第一次出入的費用”的收費。

自動收費：除臨時車輛要人工以現金形式收取停車費用外，其他車輛可以在讀卡時自動收取/扣除停車費用；

車輛確認：讀卡時對比顯示車輛信息，確認入、出場是否同一輛車；

圖像對比：攝取出場車輛圖像并存儲，同時自動調出該車的入場圖像對比顯示，以進行準確的對比確認，增強了防盜功能，并使得事后稽查更加精確、容易；

臨時卡回收：除了可以由值班收費人員人工回收臨時卡外，出口控制機可以設置吞卡機自動回收臨時卡；

信息顯示：高亮度LED顯示屏，即使在戶外陽光下，顯示的信息依然清晰可見；信息采用中英文雙語顯示，適用于WTO環境下外籍車主不斷增加的情形；信息內容簡明扼要，即可給車主明確的提示，又不耽誤車輛出場的時間；

語音提示：聲音提示方便周到；模擬人聲清晰動聽；可插拔式數字化語音模塊方便系統集成于升級；具有超大存儲容量，滿足多種聲音提示信息的輸出。

    3.中心控制與管理功能

RFID 卡管理：實現RFID 卡的授權發行、數據更改、掛失/解除掛失、退卡、清空回收等管理；系統可以處理的掛失卡的最大數量為1萬張（即黑名單數量為1萬條）；系統最大卡片容量為232-1張；

萬能查詢功能：可能通過一個條件或多個條件相組合，對車場使用情況、卡片使用情況、車輛進出情況等相關資料進行查詢，并能夠按照客戶的要求生成報表，或方便其他系統調用的電子報表。

統計管理：提供各種統計資料以不同的報表形式輸出，提供任意形式的查詢并以報表形式輸出；

設備監控與管理：控制道閘的開、關、停，控制發卡機出卡；實時檢測道閘的工作狀態并以生動形象的方式顯示，實時檢測出卡機的工作狀態與存儲卡片的數量并以生動形象的方式顯示，實時檢測車輛檢測器的工作狀態以及感應線圈上是否有車輛存在并以生動形象的方式顯示；

系統設置：通過簡單的鼠標點擊，可以輕松的進行系統設置，如有/無圖像對比系統、數據保留時間、選擇授權發卡的設備、收費方式、是/否滿位位提示等；

    4. 其他特殊功能

脫機、脫網運行：系統在電腦出現故障或網絡不通的情況下，仍然能夠正常工作；脫機狀態下車輛進出場的記錄可以保存1萬條；當電腦或網絡修復后，存在控制機中的脫機記錄會自動上傳到電腦中保存，有效的保障系統24小時不間斷運行；

一卡通用：一張卡片可以在多個系統中使用(例如：停車場、門禁、巡更、考勤、收費、通道閘等)，多種服務與應用的卡片的授權發行可以一次完成；

控制方式設置：一臺控制機可以控制多臺道閘，也可以多臺控制機控制一臺道閘；道閘與控制機以實現有效的連鎖；

權限管理：多個出入口的停車場，可以設置某一車輛可以進了全部的出/入口、也可以限制該車輛能進出其中的幾個出/入口；

高峰模式設置：出/入口控制設備可以通過一個簡單的跳線帽的插接將其轉換為入/出口設備，配合軟件的管理模式轉換，可以非常方便地將系統從正常模式設置成上/下班高峰管理模式，以便高峰情況下車輛的進出。

遠程管理功能：為了方便車主，月卡可以進行遠程延期，即月卡車主如果有延期要求，只需打電話通知管理處，管理處通過電腦對此卡進行延期，而無需月卡車主親自帶卡到管理處進行延期，從而大大方便了車主，也提高了服務質量。

嵌套管理功能：在停車場內部還嵌套有停車場的管理模式，也就是通常的大套小停車場系統，且嵌套功能在脫機脫網狀態下依然可以實現，這是行業內唯一真正解決了這一問題的系統；通過簡單的跳線設置系統可以實現下列四種工作模式：大車場入口、大車場出口、場內小車場入口、場內小車場出口、車輛進入大車場后可直接從大車場出場，經過對卡片發行時的授權許可也可以進入小車場，進入小車場的車輛必須先出小車場才能出大車場。

多種感應卡共存：系統可以使用國內外大多數的RFID 卡、ID卡等讀寫器，且這些卡可以在同一個系統中使用，方便對車主及其車輛進行分類管理并提供周到的服務。

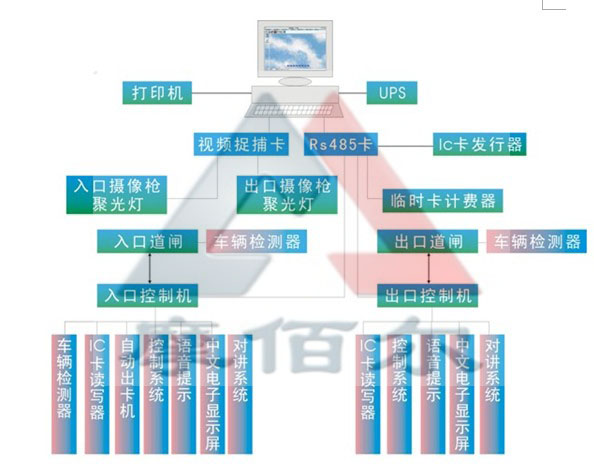

    1. 一進一出結構圖

    2. 一進一出布線圖（略）

說明：各出入口設備按停車場標準布線設計，電腦聯網如距離相距小于200米，采用五類雙絞線聯網，大于200米必須使用光纖聯網。

    1.車輛進小區流程



★ 月卡、儲值卡車輛入場操作流程

 入場汽車、摩托車駛至讀卡機旁，系統感應是否有車，由車主自行讀卡，同時系統感應RFID 卡上信息，經系統邏輯判斷正確后（如RFID 卡過期或被損壞則語音提示“此卡非法等”），向RFID 卡上寫入信息并傳送到電腦上儲存（在讀卡瞬間系統抓拍該進場車輛圖像，同時傳送到電腦上保存），讀卡機發出“歡迎入場、此卡有效期多久等語音提示”,中文電子顯示屏則顯示相應中文字幕。單片機發出開閘指令，道閘自動開啟，車輛進入停車場，防砸車檢測器檢測車輛通過，道閘自動回落。

★ 臨時卡車輛入場操作流程

入場臨時汽車、摩托車駛至入口處，由值班人員預制車牌（輸該車車牌號碼，車型等）并電腦發卡或由車主自行在讀卡機上的按取卡按鈕取卡，系統讀取卡上信息，經邏輯判斷正確后向RFID 卡上寫入信息，并傳送至電腦儲存（在讀卡讀卡瞬間系統抓拍該進場車輛圖像，同時傳送到電腦上保存），車主取卡，單片機發出開閘指令，道閘自動開啟，車輛進入停車場，防砸車檢測器檢測車輛通過，道閘自動回落。

    2. 車輛進出區流程

★ 月卡、儲值卡車輛出場操作流程

出場汽車、摩托車駛至讀卡機旁，由車主自行讀卡，同時系統感應RFID 卡上信息，經系統邏輯判斷正確后（如RFID 卡過期或被損壞則語音提示“此卡非法等”），向RFID 卡上寫入信息并傳送到電腦上儲存（在讀卡瞬間系統抓拍該進場車輛圖像，同時傳送到電腦上保存），讀卡機發出“一路順風、此卡有效期多久等語音提示”,中文電子顯示屏則顯示相應中文字幕，同時系統調出該卡入場時所抓拍的圖像，由值班人員根據兩幅圖像進行對比（如：車牌號碼、車型等），如一致無誤碼，人工按回車鍵開閘（自動對比系統則由電腦自動對比圖像及號碼，如一致自動開閘放行）。道閘開啟，車輛駛離停車場，防砸車檢測器檢測車輛通過，道閘自動回落。

★ 臨時卡車輛出場操作流程

出場汽車、摩托車駛至出口處，車主將RFID 卡交由值班人員在臨時卡讀寫器上讀卡，，系統讀取卡上信息，經邏輯判斷正確后向RFID 卡上寫入信息，并傳送至電腦儲存（在讀卡讀卡瞬間系統抓拍該進場車輛圖像，同時傳送到電腦上保存），同時系統調出該卡入場時所抓拍的圖像，由值班人員根據兩幅圖像進行對比（如：車牌號碼、車型等），如一致無誤值班人員根據電腦上顯示收費相應的費用，人工按回車鍵開閘，道閘啟，車輛駛離停車場，防砸車檢測器檢測車輛通過，道閘自動回落。

★ 特殊車輛進出場（如軍、警等免費車輛）

進場時由值班人員按[F1]鍵開閘，系統自動記錄該條信息，道閘自動開啟，車輛進入小區。

出場時值班人員按[F2]鍵閘，系統記錄該條信息并與入場信息對比正確后，道閘自動開啟，車輛駛離小區。

    3.系統主要優點

★ 智能RFID 卡具有防水、防磁、防靜電、無磨損、信息貯存量大、高保密度、一卡多用等特點。

★ 卡片無需像磁卡及條碼卡那樣刷卡，只需在讀卡區域輕輕一晃即可，操作更為方便。

★ 全中文下接式菜單操作界面，操作簡單、方便，多種財務報表功能（自動形成各種報表）。

★ 臨時車輛可人工或自動出卡，減少人員操作，自動化程度高。

★ 滾動式LED中文電子顯示屏提示，使用戶和管理者一目了然。

★ 獨特的車牌號錄入、顯示系統及圖像對比系統，大大提高停車場防盜措施。

★ 出卡機存儲量不足時自動提示。

★ 車輛進、出全智能邏輯自鎖控制，嚴密控制持卡者進、出場的行為符合“一卡一車”的要求。

★ 高可靠性和適應性的數字式車輛檢測系統。

★ 防砸車裝置可保證無論是進場車輛或發生倒車的車輛，只要在閘桿下停留，閘桿就不會落下。
