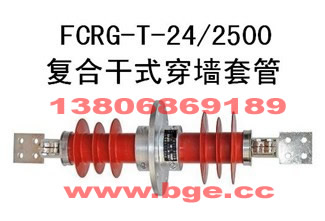

FCRG電容式干式復合穿墻套管

樂清市沈榮電器有限公司

產品型號:	FCRG
產品價格:	價優
產品品牌:	沈榮FCRG

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：樊玲玲

所在區域：	浙江.溫州
辦公地址：	浙江省樂清市柳市鎮
郵　　編：	325614
電　　話：	0577-61751231
移動電話：	18969727210
傳　　真：	077-61751231
電子郵件：	316227927@qq.com

公司主頁：	http://www.bge.cc

詳細描述:

產品詳細描述

電容式干式復合穿墻套管是一種新型電容式穿墻套管,其主絕緣采用無油新型絕緣材料,無滲漏、干凈、維護方便；外絕緣采用高溫硫化硅橡膠，具有優異的防污性能、老化性能和防爆性能。介質損耗角正切<0.5%、局部放電量在1.05Ur 電壓下測量<10pC,符合電力部門性能高、無油化、小型化的發展趨熱，是滿足城鄉電網改造要求的新一代高壓產品。本產品適合于中等及以上污穢地區、海拔高度不超過1000m、環境溫度-40℃~ +40℃ ，產品性能完全符合IEC60137：2002《交流電壓高于1000V的絕緣套管》及GB/T4109-1999《高壓套管技術條件》標準的規定，其主要技術參數見表8-1，外型尺寸見表8-2，基本結構見圖8-1

表8-1 電容式干式復合穿墻套管技術參數

產品代號	產品型號	額定電壓KV	額定電流A	最高工作相電壓KV	工頻耐受	雷電沖擊	彎曲破壞負荷	允許彎曲負荷	重量
F3701	FCRG1-126/630-3	126	630	73	230	550	1250	625	95
F3701(1G)	FCRG1-126/630-4	126	630	73	230	550	1250	625	98
F3701(2G)	FCRG1-126/800-3	126	800	73	230	550	1250	625	95
F3702	FCRG1-126/1250-3	126	1250	73	23	550	1600	800	105
F3702(1G)	FCRG1-126/1250-4	126	1250	73	230	550	1600	800	108
F3702(2G)	FCRG1-126/2000-3	126	2000	73	230	550	1600	800	105
F3705	FCRG1-72.5/630-3	72.5	630	42	147	325	1250	625	66
F3706	FCRG1-72.5/1250-3	72.5	1250	42	147	325	1600	800	81.5
F3707	FCRG1-252/1250-3	252	1250	146	460	950	1600	800	430
F3708	FCRG1-252/630-3	252	630	146	460	950	1250	625	410
F4000	FCRG1-252/1000-3	252	1000	146	460	950	1600	800	450
F4001	FCRG1-252/1500-3	252	1500	146	460	950	1600	800	455
F4002	FCRG1-252/2000-3	252	2000	146	460	950	1600	800	465

表8-2 電容式干式復合穿墻套管外形尺寸單位：mm

產品代號

總 長

戶內端長度

戶內端最大直徑D

戶外端最大直徑D1

戶內絕緣距離L3

戶外絕緣距離L4

戶內最小爬電距離

戶外最小爬電距離

安裝法蘭厚度

安裝法蘭長度L2

安裝法蘭孔中心距D2

安裝法蘭孔數n1孔徑d1

接線端子孔距

接線端子孔數n孔距d

F3701

3080

1620

230

260

1010

1150

1300

3150

600

350

6-φ24

4-φ14

F3701(1G)

3170

1620

230

260

1010

1150

1300

3150

600

350

6-φ24

4-φ14

F3701(2G)

3080

1620

230

260

1010

1150

1300

3150

600

350

6-φ24

4-φ14

F3702

3190

1675

230

260

1010

1150

1300

3150

600

350

6-φ24

4-φ18

F3702(1G)

3280

1675

230

260

1010

1230

1300

3910

600

350

6-φ24

4-φ18

F3702(2G)

3190

1675

230

260

1010

1150

1300

3150

600

350

6-φ24

4-φ18

F3703

1510

760

140

400

500

1100

400

300

6-φ17

4-φ14

F3704

1610

800

140

400

500

1100

400

300

6-φ17

4-φ18

F3705

2420

1270

230

620

860

800

1820

600

350

6-φ24

4-φ14

F3706

2520

1310

230

620

860

800

1820

600

350

6-φ24

4-φ18

F3707

5670

2830

320

350

2090

2440

4050

6500

700

600

6-φ24

4-φ18

F3708

5670

2830

320

350

2090

2440

4050

6500

700

600

6-φ24

4-φ18

注：代號中帶（1G）的為大爬距、高海拔系列；帶（2G）的為800、2000A電流系列
