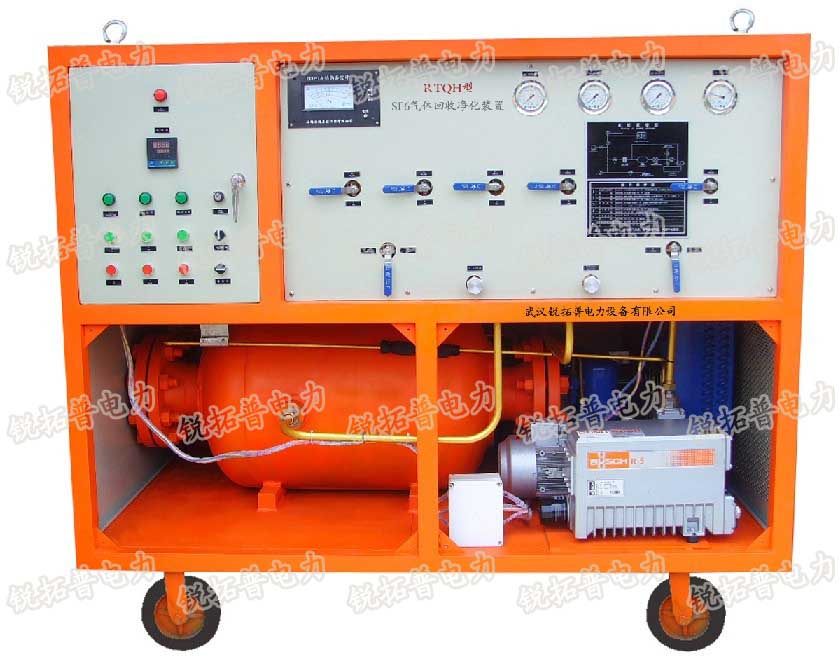

RTQH-60 SF6氣體回收充放凈化裝置

一、產品概況

       RTQH-60 SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。

      回收裝置適用SF6電器及GIS組合電器等。

      該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成，具有如下主要功能：

1、對裝置本機以及電器設備抽真空和真空度的測量；

2、對電器設備中的氣體進行回收；

3、對回收和回充的SF6氣體進行干燥、凈化處理；

4、對SF6電器進行充氣；

5、對電器中SF6氣體進行壓縮貯存�；厥昭b置主要功能：

二、技術要求

一）、產品主要特點：

1. 采用德國DILO公司系統原理，設計先進，功能齊全，結構合理，操作簡潔明了。

2. 壓縮系統引進國外壓縮技術的雙級單動壓縮機，該壓縮機可將SF6氣體直接壓縮成液態貯存SF6貯罐內，(或采用輔助制冷壓縮貯存)，實現了SF6氣體的無油快速回收。

3. 抽真空系統采用雙級旋片式真空泵，真空速率快，并在系統中設有防止返回油裝置。

4. 回收增壓系統采用單級旋片泵（隔膜泵）回收殘壓低，速度快。

5. 凈化系統采用美國派尼爾公司原理過濾器，過濾器增加采用內置真空電加熱及內裝高效吸附劑，凈化效果更加顯著（無須頻繁更換吸附劑）。

6. 裝置電氣系統三相電源自動確認、調整。

7. 裝置控制系統采用最新專利技術的SF6專用閥門，比國外同類產品球閥更可靠。

8. 貯存系統可按用戶需求任意配備各種規格容量的貯液罐。

9. 設備采用風冷移動式，可在無外部水源情況下使用。
