產品自2005年推出以來穩定、可靠應用于軌道交通、火電、風電、石油、化工、冶金、煤炭、港口機械、天然氣、紡織等各個行業的BAS、FAS、MCC、除灰、輸煤、輔網自控、補給水處理、風動送樣、ESD、GDS、礦山輸送、起升等自控系統，贏得工程商、系統集成商和最終用戶的高度評價及青睞，以信譽贏得客戶、以品質和服務尋求發展！
可替代羅克韋爾Rockwell(AB)：1786-RPA,1786-RPFS,1786-RPFM,1786-RPFRL,1786-RPFRXL,1786-RPCD
概述：
Ci-cf110/120系列產品是一款工業級ControlNet現場總線數據光端機,支持ControlNet協議,通信速率5M,單光口/雙光口鏈網支持. IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝,DC（9-30）V寬電源,具備繼電器告警輸出,雙電源冗余和隔離保護功能.Ci-cf110支持一路光纖接口,一路數據接口,Ci-cf120支持兩路可級聯上下行光纖接口,一路數據接口.
特點：
l 支持ControlNet工業控制現場總線協議,通信速率5M.
l 電接口具備1500V電壓隔離以及600W浪涌保護功能。
l 單光口/雙光口鏈網支持.
l 采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護.
l 提供繼電器輸出光纖鏈路以及電源故障告警。
l IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝。
性能指標：
數據電接口:
Ø BNC-F接口形式。
Ø 支持ControlNet現場總線協議,通信速率：5M.
Ø 隔離電壓：瞬間隔離電壓5000V，持續隔離電壓1000V。
Ø 終端電阻：該產品已內置75Ω終端電阻。
光纖接口：
Ø 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
Ø 傳輸距離：多模2Km，單模20Km,更遠距離可選。
Ø 光纖接口類型：ST、SC、FC可選,標配ST光接口。
電源及保護：
Ø 電源：雙電源冗余輸入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V電壓隔離以及反接保護功能,工業端子接口.
Ø 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.

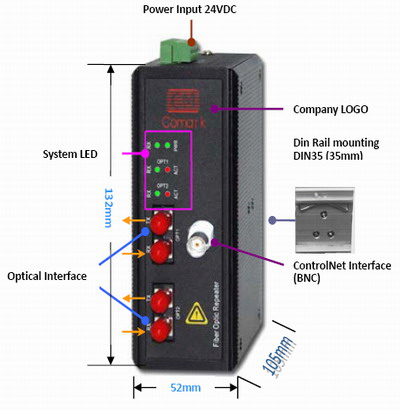

機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼:IP30防護等級,波浪紋鋁制加強機殼.
Ø 安裝方式: 35mmDIN導軌安裝.
Ø 凈重:800g
工作環境：
Ø 工作溫度：-10-70℃（-40~+85℃寬溫可選）.
Ø 相對濕度：≤90%(無冷凝)
Ø 存放溫度：﹣40～80℃

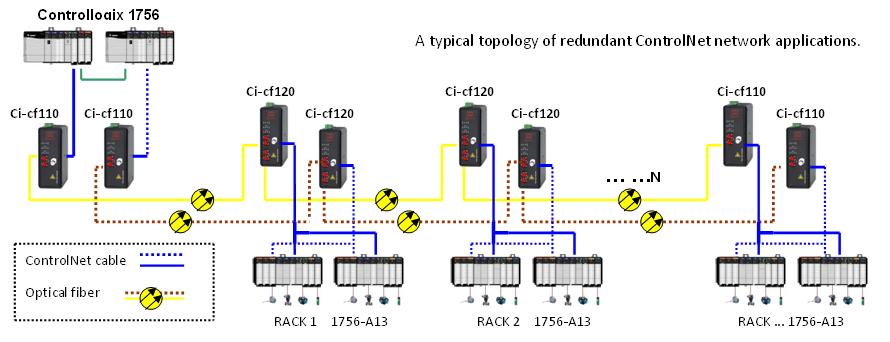

典型應用：
|
