概述

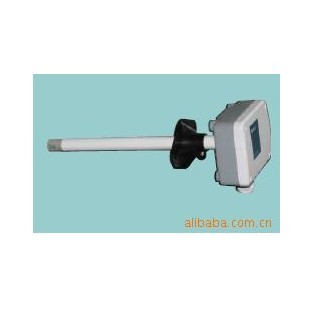

WD41系列風速傳感器,是專為測量風管風速而進行研發的,徹底解決了風管內氣流紊流問題,在低風速下仍然能保證高精確測量,抗污染能力強,維護成本低,性價比高,為熱膜風速傳感器與NTC熱敏風速傳感器的理想替代產品。
適用于HVAC、通風、空調、凈化室，室驗室、潔凈廠房進行風速測量
特點
* 一體化設計
* 低風速下仍可精確測量
安裝
* 根據傳感器探頭長度開孔或?qū)Υ╅_孔,塑料法蘭固定安裝。調整角度使風向與傳感器風向一致。
* 總送風量控制時，安裝于靜壓箱后
* 控制風閥時，安裝于送風閥前的分支風管或風閥后不小于1.5m的距離
* 測量房間送風量時須根據實際情況調整測量方式
技術參數
型號 WD4110 WD4120 WD4130
測量范圍 0-15m/s 0-30m/s 定制m/s
測量精度 0.20% 0.20% 0.20%
分辨率 0.05m/s 0.05m/s 0.05m/s
工作電源 AC15...26V DC13...24V AC15...26V DC13...24V AC15...26V DC13...24V
頻率 50/60HZ 50/60HZ 50/60HZ
輸出信號 0…10V 4-20mA 0…10V 4-20mA 0…10V 4-20mA
功耗 10W 10W 10W
允許電纜長度 0.5mm2BVVR電纜 70m 0.5mm2BVVR電纜 70m 0.5mm2BVVR電纜 70m
1.0mm2BVVR電纜 200m 1.0mm2BVVR電纜 200m 1.0mm2BVVR電纜 200m
1.5mm2BVVR電纜 350m 1.5mm2BVVR電纜 350m 1.5mm2BVVR電纜 350m
其它非屏蔽電纜需減短線纜長度其它非屏蔽電纜需減短線纜長度其它非屏蔽電纜需減短線纜長度
連接端子螺絲連接端子3X1.5mm2 螺絲連接端子3X1.5mm2 螺絲連接端子3X1.5mm2
探頭工作環境條件溫度-5…+65℃ -40...105℃溫度-5…+70℃ -40...105℃溫度-5…+70℃ -40...105℃
濕度5%-95% 濕度5%-95% 濕度5%-95%
探頭長度標準:350mm
(可訂制1.5m內任意長度)
標準:350mm
(可訂制1.5m內任意長度)
標準:350mm
(可訂制1.5m內任意長度)
顏色白灰\灰白灰\灰白灰\灰
