ARD2F智能電動機保護器是上海安科瑞電氣股份有限公司自主研發的產品，適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、溫度、tE保護等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。

智能電動機保護器知名品牌主要有上海安科瑞ARD2、ARD2F、ARD3系列；西門子 3UF系列；蘇州萬龍ST500系列等。

下面以上海安科瑞ARD2F產品為例，介紹ARD2F智能電動機保護器的功能和技術參數。

l      GB14048.1-2000低壓開關設備和控制設備總則

l      GB14048.4-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器

l      GB/14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

l      GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

l      GB/T17626.5-2006浪涌（沖擊）抗擾度試驗



l      工作溫度：-10℃~+55℃

l      貯存溫度：-20℃~+65℃

l      相對濕度：5%~95%不結霜

l      海拔：≤2500m

l      污染等級：2級

l      防護等級：IP20

l      安裝類別：III級

l      運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域



l      Q — 起動控制（包含K功能）

l      K —開關量輸入

l      T — 溫度保護

l      J — 報警

l      C — 通訊接口

l      L — 漏電保護

l      M — 4～20mA模擬量輸出

l      U — 電壓功能

l      SR — SOE事件記錄



AC85V-265V/DC100V-350V

功耗5VA

AC380V/AC660V，50Hz

1.6A(0.4A-1.6A) （采用小型專用電流互感器）

6.3A（1.6A-6.3A）（采用小型專用電流互感器）

25A（6.3A-25A）（采用小型專用電流互感器）

100A（25A-100A）（采用小型專用電流互感器）

250A（63A-250A）（采用專用電流互感器）

800A（250A-800A）（采用專用電流互感器）

4路，AC250V，3A；DC30V，3A

12路，光耦隔離

8個事件記錄

RS485 Modbus協議

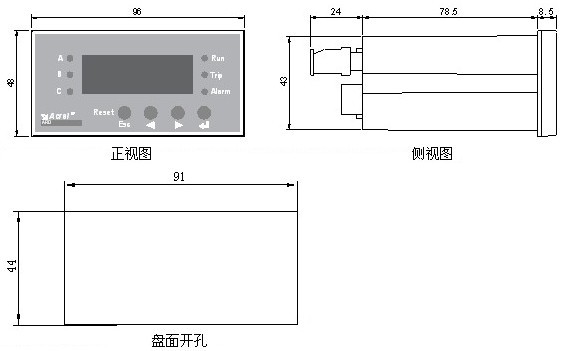

智能電動機保護器安裝尺寸 （單位mm ）

　　ARD2F主體安裝方式為標準35mm導軌式安裝

ARD2F顯示模塊安裝方式為嵌入式，外形尺寸為90mm*70mm，開孔尺寸為 86mm*66mm，LCD液晶顯示（90FL）。



ARD2F智能電動機保護器專利：電動機保護器液晶顯示單元--外觀專利號200930093483.4；智能電動機保護器--實用新型專利號200920067828.3
