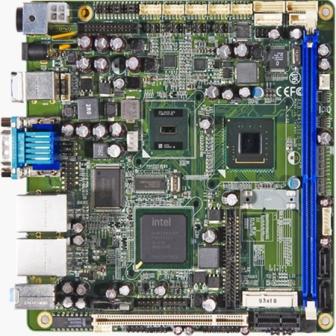

工業主板嵌入式AEB-945GSE0 Mini-ITX

深圳崴瑪科思科技有限公司

產品型號:	AEB-945GSE0
產品價格:	價優
產品品牌:	IEI

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：王

所在區域：	廣東.深圳
辦公地址：	深圳市福田區車公廟泰然工業園210棟西座6G601
郵　　編：	518040
電　　話：	0755-23902792
移動電話：	空
傳　　真：	0755-23902792
電子郵件：	vmaxipc@qq.com

公司主頁：	http://www.vmax-ipc.com

詳細描述:

主板信息
產品型號	AEB-945GSE0
產品類型	Mini-ITX
產地	臺灣
保修	24個月產品提供終身技術支持及售后服務
主要參數
CPU	板載英特ATOM N270 1.6G處理器
前端總線	533MHz
芯片組	intel®945GSE + ICH7
BIOS	Award BIOS
內存插糟	1 X 240-Pins DDR2 DIMM 400/533/677MB SDRAM 最大支持2G內存
視頻輸出	英特爾®GSE945GSE集成GMA950 共享系統內存最大224MB 1 X D-Sub VGA顯示接口最大分辨率支持2048 X 1536(QXGA) 1 X 雙24位LVDS LCD顯示接口最大分辨率支持1280 X 1024(UXGA) 1 X TV-OUT
I/O	6 X COM 8 X USB2.0 2 X SATA 1 X IDE Ultra ATA 100/66/33 1 X 44-Pin引腳連接2.5寸硬盤 1 X LPT 支持SPP/EPP/ECP 1 X PS2 鼠標 / 鍵盤
以太網	板載2個Realtek 8111C 雙千兆以太網
音頻	板載RealTek ALC662高清晰音頻編碼解碼器支持線路輸出、線路輸入和麥克風
數字I/O	支持8位輸入和8位輸出
擴展插糟	1 X PCI、1 X PCI-E、Mini-PCI-E 插糟
看門狗計時器	軟件可編程支持1-255秒系統復位
電源	DC 12V輸入
工作溫度	-5~60°C
儲存溫度	-20~80°C
相對濕度	0~95% 不凝結
尺寸	170mm(W) X 170mm(L) (6.69 X 6.69)

Features:

Supports Intel® Atom™ N270 CPU and ICH7M
One 240-pin DDR2 DIMM support up to 2GB single channel DDR2 400/533/667MHz SDRAM
Supports dual display for VGA, LVDS
Supports 6 serial ports and 2 SATA ports
Built-in dual 10/100/1000 Mbps LAN
One Compact Flash Type I/II support

Product Specification

System Processor/Chipsets

- Processor: Intel® Atom™ N270 single-core processor on board
- FSB: 533MHz
- Chipset: Intel® 945GSE + ICH7M
- BIOS: Award 16MB SPI

Memory

- Technology: DDR2 400/533/667 SDRAM
- Max. Capacity: Up to 2GB
- Socket: 1 x 240-pin DDR2 DIMM

Display

- Chipset: Intel® 945GSE integrated GMA950
- Video Memory: DVMT 3.0 supports up to 224MB video memory
- Resolution: Analog Display: Up to 2048 x 1536 (QXGA)
- LVDS: 24bit, dual channel (945GSE integrated)
- LVDS Resolution: Digital LVDS: Up to 1600 x 1200 (UXGA)
- TV-Out: Both S-Video/Composite Video via cable
- Dual Display: CRT+LVDS, LVDS+TV, TV+CRT

Ethernet

- Interface: Dual 10/100/1000 Mbps
- Controller: Realtek 8111C

Audio

- Interface: High Definition Audio
- Controller: Realtek ALC662 HD CODEC

SATA

- Max. Data Transfer Rate: 300 MB/s
- Port: 2

IDE

- Channel: 1
- Mode: IDE (Ultra ATA 100/66/33), 1x44pin connector for 2.5" slim type with power
- Compact Flash: 1, Compact Flash Type I/II

Expansion Slot

- PCI-E: 1
- PCI: 1 (support riser card up to 3 PCI slots)
- Mini PCI-E: 1

Onboard Pin-Header

- LVDS: 2
- USB 2.0: 4
- COM: 5 [4 (RS-232, supply 5V & 12V); 1 (RS-232/422/485, supply 5V & 12V)]
- Parallel: 1
- Audio Amplifier: 1(6W (4Ω) stereo, default 2W)
- DIO: 8-bit Digital I/O (4bit In + 4bit Out)
- Compact Flash: 1 (Bottom Side)
- PS/2: 1
- IrDA: 1

Rear I/O

- VGA: 1
- COM: 1
- LAN: 2 x RJ45
- USB 2.0: 4
- PS/2: 2 (1xK/B and 1xMouse)
- Audio: 3 (Mic.-in, Line-in, Line-out)
- DC In: 1 (4 Pin, DC12V In)
- DC Out: 1(DC12V Power Jack)

Power

- Jack Type: 4 PIN DC12V-in power connector and 2 PIN DC12V-in power Jack

Watchdog Timer

- Interval: Programmable 1~255 sec.
- Output: Sytstem reset

Environment

- Operating Temp.: -5°C~60°C (23°F~140°F)
- Storage Temp.: -20°C~80°C (-68°F~176°F)
- Relative Humidity: 0%~95% (non-condensing)

Form Factor

- Dimension (LxW): Mini-ITX, 170mm x 170mm (6.69" x 6.69")
