加拿大MCS公司傾角傳感器利用硅微機械裝置，從而在可靠性、穩定性和集成度方面，提供了超過基于流體、電解質和擺錘原理的傳感器的獨特的優勢,包括了單軸和雙軸測量的模擬和數字輸出,擁有各種精度、各種測量范圍的傳感器。加拿大MCSC（Motion Control Sensor Corporation）公司多年來致力于基礎元件的開發、系統集成，在傾角傳感器領域的研制開發已經有多年歷史，許多傳感器已經被成功應用于重型裝備和工業應用，包括平臺的水平測量，實驗室儀器的測量和校準，橋梁監測，汽車電子以及雷達系統等眾多行業和領域。
產品特點：
1、精度高
采用高速數字處理器，對重力加速度信息進行處理與解算，數字輸出角度。采用光刻電阻技術補償非線性誤差，解決了傳統傾角傳感器在較大角度范圍不能保證精度的問題， 實現了全測量范圍內線性化，保證了精度指標。
2、啟動快，穩定性好，分辨率高
采用動態數字濾波技術、零位測試補償技術和零位與標度因數自校正技術，具有快速穩定和低噪聲輸出能力；最高分辨率可達 0.6″，角度穩定度最高可達 1.8″。
3、輸出速率高。
輸出速率最高可達40Hz，便于進行后續的數字濾波處理。
4、雙軸傳感器交叉軸影響的補償
通過三維姿態角度矩陣對載體的俯仰角與橫滾角進行解算，消除了雙軸之間的交聯影響。
5、電源簡單、功耗低，體積小
采用高集成度的低功耗電子器件，具有寬范圍單電源供電能力，8～18VDC（標準供電電壓 12VDC），測量精度不受供電電壓變化影響，具有較小的體積與功耗，最大功耗不大于0.3W，電流不大于 60mA.
產品型號：
SANG1000 系列傾角傳感器
接口形式 RS232（RS422/RS485 可選）
測量范圍 ±15 ° / ±30 °/±60 °/ 0～360 °
溫度輸出 內無溫度補償電路,無溫度輸出(內含溫度補償電路,有溫度輸出)
串口參數 9600，n，8，1 （波特率 38400；19200；9600；4800；2400 可選）
供電電壓 8～18VDC
輸出頻率 40Hz
電 流 < 60mA
沖 擊 500g, 4ms
防護等級 IP67
工作溫度 -40℃～70℃
儲存溫度 -50℃～80℃
尺 寸 54±0.2mm×44±0.2mm×14±0.2mm
重 量 50±5g
SANG3000系列數字可控智能模擬傾角傳感器
SANG3000-S015，SANG3000-S030
測量范圍 數字±15,±30 模擬±15/k,±30/k ( K = 1，2，4，8，16，32，64，128)
輸出形式 Data(RS232/RS422/RS485)、Analog(±5V)、PWM(5V)
測量精度 0.005 0.011
非線性度 0.03%
標度因數 數字 0.0005/ bit,0.001 /bit 模擬 3.2768 /k/V,6.5535 /k/V (模擬最大輸出 ±5 V)
頻率帶寬 10 Hz ( 數字輸出頻率 20Hz )
供電電壓 ±5 V ～ ±12 V
工作溫度 -40 ℃ ～ +70 ℃
貯存溫度 -50 ℃ ～ +105 ℃
沖 擊 1000 g
注： 1、脈寬調制PWM輸出技術性能同模擬技術性能；
2、模擬和脈寬調制PWM輸出增益可通過數字通道改變。

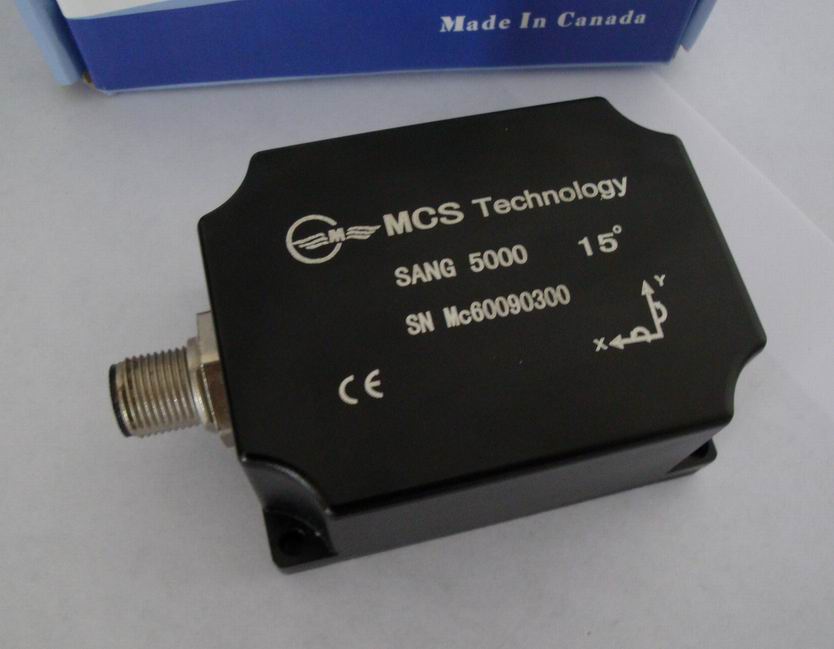

SANG5000系列CAN傾角傳感器
SANG5000技術指標：
輸出形式: CAN2.0B / CAN2.0A
測量范圍: ±15 ° / ±30 °/±60 °/ 0～360 °
測量精度: 0.05°/ 0.01°/ 0.1°
標度因數: 參考技術手冊
溫度輸出: Yes
波 特 率: 9600，n，8，1 (20 次/秒 )
供電電壓:+8 to +18 Vdc 或者 ＋18 to ＋28Vdc
電 流: <50mA
沖 擊: 500g,4ms
工作溫度: -40～70 ℃
儲存溫度: -50～105 ℃
尺 寸: 70 mm × 5 2 mm × 34 mm
重 量: 100g |
