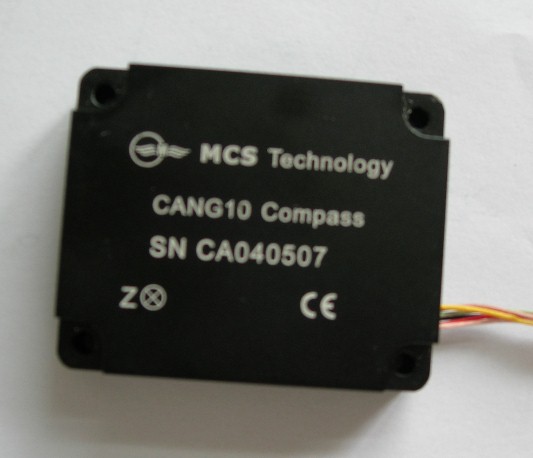

CANG系列是加拿大MCS公司經過多年潛心研究，生產研發的一款小體積、高精度的電子羅盤。羅盤采用自動校準技術，不需要外部軟件支持內部自動完成校準，使用方便靈活。Cang系列電子羅盤可以通過用戶選配該公司高精度雙軸傾角傳感器，羅盤自動識別，自動完成傾斜補償。

CANG系列電子羅盤利用磁通門技術，具有高精度、高靈敏度、高集成度、高分辨率、體積小、功耗低、抗磁干擾能力強等優點。覆蓋了二維以及三維電子羅盤全系列、多種測量范圍、各種精度檔次、多種輸出模式，提供用戶多達幾十種可供選擇產品。

1、自動校準，精度高

采用高速數字處理器，對多個傳感器信息進行處理，自動分離地球磁場和固有的外界磁場，準確計算載體方位角。

2、啟動快

采用動態零位測試補償技術，在 1s 內穩定輸出。

3、分辨率高，穩定性好

采用動態數字濾波技術，輸出噪聲低，具有較高的角度分辨率和較好的輸出穩定性。

4、輸出速率高

輸出速率最高可達 40Hz，便于進行后續的數字濾波處理。

5、單電源、功耗低

具有寬范圍、單電源工作能力，9～18Vdc（標準供電電壓 12VDC），測量精度不受供電電壓變化影響，最大功耗不大于 0.8W，電流不大于 60mA。

主要技術參數

主板尺寸：54mm×44mm×14mm

重 量：50克

輸入電壓：+9～16VDC

功 率：50mA@12VDC

電 流：50mA

精 度：±0.3°

分辯率：±0.1°

傾 斜：±60°（可根據需要選配）



傾斜角（橫滾和俯仰）

范圍： ±15° \±30°\±60°

精度：0.1°(0.05°\0.03°\0.01°\0.005°\\0.002°可選配)

重復性：±0.05°

分辨率：0.002°

響應時間：0.05s



CANG30是加拿大生產研發的一款小體積、高精度三維電子羅盤。

整個三維羅盤體積為 ：54mm×44mm×14mm

產品突出特點：

1、抗磁干擾能力強。

2、內部具有自動校準功能：現在市面上的羅盤在使用的過程中，除了要求羅盤離外磁環境一定距離外，在校準的過程中還需要有一個軟件發送命令，并且勻速的轉動羅盤一圈，這為用戶使用造成很大的不便。往往一次校準不能達到理想的精度，需要多次校準。CANG30電子羅盤校準都是內部自動完成。

3、動態使用：CANG30電子羅盤具有很高靈敏度和輸出速率，在動態使用中也能達到非常理想的狀態。

二、  技術性能

輸出形式   RS232

羅盤精度   0.5°

羅盤標度因數  360°/ 65536 Bit

傾斜測量范圍  ±60°

傾角測量精度  0.1°（全測量范圍）0.5°(0.1°\0.05°\0.01°可選配)

傾角標度因數  0.002  °/Bit

溫度輸出   Yes

波 特 率   9600，n，8，1 (10 次/秒)

供電電壓   +12VDC

電  流  <50mA

沖  擊  1000g

工作溫度   -40-80℃

儲存溫度   -50-105℃

尺寸   電子羅盤   54×44×14mm

重  量  30g
