電流互感器二次過電壓保護器(簡稱CT保護器、電流互感器保護器)。在電力系統中，電流互感器(CT)是將大電流變成規定的小電流，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等)，就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。

此種商品沒有統一的標準，外形和型號是廠家自己設計和制作的，但是功能是一樣的。只要外形一樣就算型號完全不同基本上也可以判定是同一家公司生產的，產品的技術參數主要是保護器的反應速度。速度不同可能價格差很多。

用 途

電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，保護器瞬間動作限壓、延時短路并發出信號。面板上自動顯示故障部位，并有無源接點信號輸出（帶通訊的產品可以實現）。故障排除后，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路按手動復位按鈕（新產品可以自動復位），電路恢復原狀態后又可重新投入正常運行。

接線原理

一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。

AC220V電源直接接在保護器AC220V端子上，一對常開和一對常閉接點（共用中間活動端）為無源輸出端子，供用戶根據實際需要使用。



德沃電氣 電流互感器二次過電壓保護器 型號：

CTKB-I

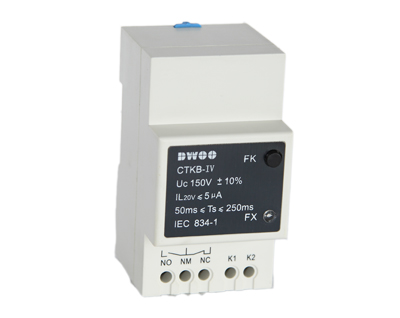

CTKB-Ⅳ

CTKB-Z



CTKB系列電流互感器二次過電壓保護器

1.設計說明



在電力系統中，電流互感器（CT）是將大電流變成規定的小電流，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。我公司生產的CTKB系列電流互感器二次過電壓保護器就是針對這一情況而設計，能夠有效防止因CT二次開路而引起的電力事故的發生。



根據用戶需求，CTKB系列產品分為多種類型，均具有如下特點。



2.適用范圍

CTKB系列電流互感器二次過電壓保護器針對上述情況，主要適用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。



3.正常使用條件和安裝條件

3.1　正常使用條件

3.1.1　電壓：持續施加在過壓保護器接線端子間的電壓不應超過其最大持續工作電壓。

3.1.2　使用環境溫度：－20℃～70℃。

3.1.3　使用環境濕度：<95%RH。

3.1.4　外殼防護等級：IP20。

3.1.5　污染等級：安裝地點的污染等級為2級。

3.2　安裝條件

3.2.1　安裝類別：根據過電壓保護器的電壓保護水平分為Ⅱ、Ⅲ兩個類別；

3.2.2　安裝位置：

——推薦用于較少暴露的地點；

——應安裝在無顯著振動和沖擊的地方。

3.3　安裝方式

采用TH35－7.5型鋼安裝軌安裝。

3.4　接線方式

螺釘壓緊接線。



4、技術參數

4.1  正常漏電流IL20V：< 5μA。

4.2　導通電壓Uc：150 v±10%（可根據用戶要求設定）。

4.3　導通時間Ts：50ms≤Ts≤250ms。

4.4　使用的CT規格：二次側峰值大于150V。



 鑒于用戶在使用過程中的具體實際需要，德沃電氣生產的CTKB系列電流互感器二次過電壓保護器分為三種類型：

A、CTKB-I型

B、CTKB-IV型

C、CTKB-Z型。
