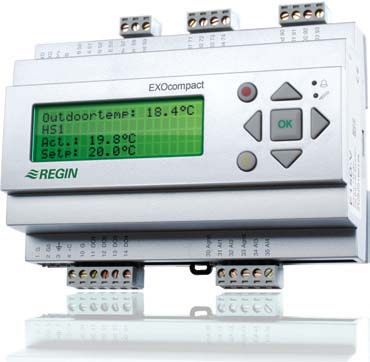

REGIN瑞晶樓控-EXOcompact - 可自由編程控制器
EXOcompact 控制器是獨立應用（如區域控制、暖通處理設備控制）以及系統集成的理想之選。該控制器配備了強大的處理器，并有三種規格，分別有 8 個、15 個或 28 個 I/O，可帶有或不帶顯示器。
采用 EXOdesigner 進行編程。該控制器通過 RS485、EXOline 或 Modbus 進行通信，可選擇通過 LON 和 TCP/IP 進行通信。另一種可選規格是雙端口，可為能量計和 PLC 等擴展 I/O。借助兩個端口，EXOcompact 還支持通過 PSTN （公共交換電話網絡）進行通信。
●可自由編程，具有固定 I/O 配置
●用于中央采暖及空氣處理設備等的控制。
●8、15 或 28 個 I/O，帶有或不帶顯示器
●在大型自動化系統中可作為 EXOflex 輔助設備
●通過 RS485（EXOline、Modbus）或撥號連接（電話或 GSM 撥號）進行通信
●可選 TCP/IP 與 LON
●采用 EXOdesigner 進行編程
●可選雙端口
●使用 2 個端口和基于 EXOcompact（不帶顯示器）的擴展設備，可對 I/O 進行擴展
●可使用 DC 電源電壓
●強大的處理器
●通過 2 A、24 V AC/DC的 Mosfet 執行數字輸出
EXOcompact-可自由編程控制器
EXOflex 系列可自由編程控制器可提供各種選擇。提供三種不同 I/O 規格的控制器，可帶有或不帶顯示器。通過 TCP/IP 和 LON 進行通信的型號。EXOcompact 既可作為獨立設備也可作為系統的一部分使用。
|
技術數據 |
|
|
電源電壓 |
24 V AC ±15 %，50...60 Hz 或 20...36 V DC |
|
功耗 |
5 VA |
|
顯示 |
背光，LCD，4 行，每行 20 個字符，國際字符集 |
|
尺寸（寬 x 高 x 深） |
148 x 123 x 58 mm，8.5 個模塊 |
|
防護等級 |
IP20 |
|
安裝 |
DIN 軌道安裝或機柜安裝 |
|
輸入 |
|
|
模擬輸入 (AI) |
0...10 V DC，0...200 mV，PT1000，DIN Ni1000，LGNi1000，12 位 A/D |
|
數字輸入 (DI) |
浮動開關，24 V DC，可配置為脈沖輸入 |
|
通用輸入 (UI) |
AI 或 DI（請參閱以上信息） |
|
輸出 |
|
|
模擬輸出 (AO) |
0...10 V DC，5 mA，8 位 D/A，防短路 |
|
數字輸出 (DO) |
Mosfet 24 V AC/DC，2 A，總共最大 8 A。 |
|
24 V DC 輸出 |
0.1 A，防短路 |
|
通信 |
EXOline，Modbus 或撥號連接端口 1，獨立，通過內置 RS485 連接器。調制解調器作為端口 1 的附件提供。提供具有 TCP/IP 或 LON 端口的型號。 |
|
操作系統 |
EXOreal |
|
備用電池 |
內存和實時時鐘，至少 5 年 |
|
LON |
FT3150，提供第二種通信線路 |
|
TCP/IP |
通過 TCP/IP（而非 RS485）的 EXOline（端口 1） |
|
型號一覽 |
C80-S |
C80
D-S |
C15
0-S |
C150D-S |
C15
2-S |
C152D-S |
C28
0-S |
C280D-S |
C28
2-S |
C282D-S |
|
AI |
2 |
2 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
DI |
3 |
3 |
4 |
4 |
4 |
4 |
8 |
8 |
8 |
8 |
|
UI |
- |
- |
- |
- |
- |
- |
4 |
4 |
4 |
4 |
|
AO |
1 |
1 |
3 |
3 |
3 |
3 |
5 |
5 |
5 |
5 |
|
DO |
2 |
2 |
4 |
4 |
4 |
4 |
7 |
7 |
7 |
7 |
|
LON |
可選 |
可選 |
可選 |
可選 |
- |
- |
可選 |
可選 |
- |
- |
|
TCP/IP |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
|
顯示器版本 |
- |
是 |
- |
是 |
- |
是 |
- |
是 |
- |
是 |
|
外部顯示器 |
可選 |
- |
可選 |
- |
可選 |
- |
可選 |
- |
可選 |
- |
|
雙端口 |
- |
- |
- |
- |
是 |
是 |
- |
- |
是 |
是 |
帶有或不帶顯示器的控制器
|
描述 |
輸入 |
輸出 |
雙端口 |
類型 |
|
帶顯示器的控制器 |
5 |
3 |
|
C80D-S |
|
帶顯示器的控制器 |
8 |
7 |
|
C150D-S |
|
帶顯示器的控制器 |
8 |
7 |
是 |
C152D-S |
|
帶顯示器的控制器 |
16 |
12 |
|
C280D-S |
|
帶顯示器的控制器 |
16 |
12 |
是 |
C282D-S |
|
不帶顯示器的控制器 |
5 |
3 |
|
C80-S |
|
不帶顯示器的控制器 |
8 |
7 |
|
C150-S |
|
不帶顯示器的控制器 |
8 |
7 |
是 |
C152-S |
|
不帶顯示器的控制器 |
16 |
12 |
|
C280-S |
|
不帶顯示器的控制器 |
16 |
12 |
是 |
C282-S |
通過 LON 或 TCP/IP 進行通信的控制器（帶顯示器）
|
描述 |
輸入 |
輸出 |
雙端口 |
類型 |
|
具有 LON 端口的控制器 |
5 |
3 |
|
C80DL-S |
|
具有 LON 端口的控制器 |
8 |
7 |
|
C150DL-S |
|
具有 LON 端口的控制器 |
16 |
12 |
|
C280DL-S |
|
具有 TCP/IP 端口的控制器 |
5 |
3 |
|
C80DT-S |
|
具有 TCP/IP 端口的控制器 |
8 |
7 |
|
C150DT-S |
|
具有 TCP/IP 端口的控制器 |
8 |
7 |
是 |
C152DT-S |
|
具有 TCP/IP 端口的控制器 |
16 |
12 |
|
C280DT-S |
|
具有 TCP/IP 端口的控制器 |
16 |
12 |
是 |
C282DT-S |
通過 LON 或 TCP/IP 進行通信的控制器（不帶顯示器）
|
描述 |
輸入 |
輸出 |
雙端口 |
類型 |
|
具有 LON 端口的控制器 |
5 |
3 |
|
C80L-S |
|
具有 LON 端口的控制器 |
8 |
7 |
|
C150L-S |
|
具有 LON 端口的控制器 |
16 |
12 |
|
C280L-S |
|
具有 TCP/IP 端口的控制器 |
5 |
3 |
|
C80T-S |
|
具有 TCP/IP 端口的控制器 |
8 |
7 |
|
C150T-S |
|
具有 TCP/IP 端口的控制器 |
8 |
7 |
是 |
C152T-S |
|
具有 TCP/IP 端口的控制器 |
16 |
12 |
|
C280T-S |
|
具有 TCP/IP 端口的控制器 |
16 |
12 |
是 |
C282T-S |
EXOcompact 附件
還可參見使用 FMCE 時用于 EXOcompact 前部安裝的“安裝套件 FMCE”和用于使 EXOcompact 配線變得簡單的“插入式接線端子 PLTCE”。有關這些產品的信息，請參閱“附件”章節。
