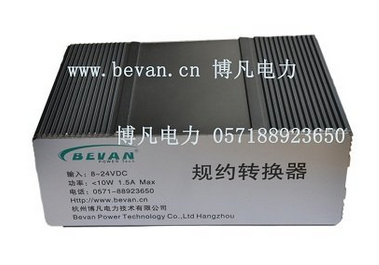

61850規約轉換器為滿足61850通信標準的智能設備進入數字化變電站和智能電網提供了過渡解決方案，通過該規約轉換器/智能子IED，智能設備廠商不需要做任何的開發工作，只需要提供本身智能設備的通訊接口或者通信規約，就能實現IEC61850通信標準。
我們61850規約轉換器/智能子IED支持將如下的傳統規約轉換成IEC61850通信標準：
Ø 60870-5系列（包括IEC101、IEC103、IEC104）
Ø 各類CDT規約
Ø 各類MODBUS規約
Ø DNP規約
Ø RP570規約
Ø 其他問答式或循環式規約
支持接入的通信接口包括：
Ø 支持2路獨立以太網口（10/100Mbps）。
Ø RS-485口4路(可通過跳線可選RS232/422/485)，接口也可以根據實際需要定制。
Ø 支持GPS對時，誤差小于1ms。
Ø 額定工作電源：交/直流220V，80%-120%額定電壓正常工作
產品特點
1. 采用低功耗，無旋轉設備設計，硬件穩定性高；
2. 支持雙機雙網切合，可靠性高；
3. 提供了豐富的規約庫，實現過程簡單；
4. 各種規約可以自由轉換，規約轉換效率高；
5. 支持豐富的系統接口，可以同時以不同的規約向多種應用提供數據服務；
6. 提供了豐富的數據模擬、客戶端側相關工具，極大的方便調試過程，使得調試過程充分可視化。
技術參數
|
型 號 |
BEVAN-0203A |
BEVAN-N0203B |
|
結 構 |
工業金屬結構 |
工業金屬結構 |
|
CPU |
Intel Atom N270 1.6GHz |
AMD GX2-400 MHz |
|
電 源 |
12~36VDC，ATX |
9~36VDC |
|
工作溫度 |
-10~55℃ |
-10~55℃ |
|
功 耗 |
24W Max. |
15W Typical |
|
顏 色 |
工業灰 |
工業灰 |
|
認證 |
CE，F(xiàn)CC，中國電科院電力四級認證 |
CE，F(xiàn)CC |
|
機箱尺寸 |
145（D）×198（W）×42（H）mm |
71（H）×152（W）×139（D）（mm） |
|
電磁兼容 |
IEC 4級 |
IEC 4級 |
|
凈 重 |
1.4kg |
1.6kg |
|
串 口 |
1個標準RS232 |
1個標準RS232 |
|
2個RS232/RS485/RS422兼容端口 |
2個RS232/RS485/RS422兼容端口 |
|
數據位： 5、6、7、8 |
數據位： 5、6、7、8 |
|
停止位：1、1.5、2 |
停止位：1、1.5、2 |
|
奇偶性：無、奇、偶 |
奇偶性：無、奇、偶 |
|
速度：50bps~921.6Kbps |
速度：300～115.2kps |
|
