BW系列熱保護器是由碟形高靈敏雙金屬元件、動觸點、靜觸片、固定板、外殼和耐溫導線組成。
工作時雙金屬元件處于自由狀態，動觸頭與靜觸片閉合，電路導通。當使用電器因故發熱，
溫度上升到該產品額定動作溫度時，雙金屬元件受熱產生內應力而迅速動作，推開動觸頭，
使觸點斷開，切斷電源，電器停止工作，從而起到熱保護作用。當被保護電器的溫度下降到該產
品的額定復位溫度時，雙金屬元件恢復到初如狀態動觸點閉合，電器恢復工作。該產品具有電阻小、
感溫快、動作迅速、安全可靠、體積小等優點。

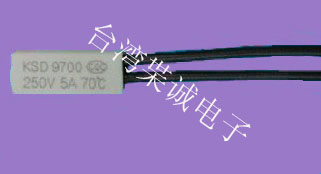

KSD9700熱保護器應用范圍
該產品應用于洗衣機電機、空調、風扇電機、干洗機電機、變壓器、電子鎮流器、電動工具、微波爐電機、
抽油煙機電機、電子元件、電池組、電熱電器等
產品尺寸 L（mm)  W(mm) H(mm) 導線為AWG22#硅膠線和電子輻照線，特殊要求可定做！
金屬外殼（大） 20 7.4 3.8
塑料外殼(大) 20 8 4.2
金屬外殼（小） 15 5.9 3.05
塑料外殼（小） 15 6.2 3.3
常用溫度規格

動作溫度  復位溫度 動作溫度 復位溫度
45±5℃   25-38℃  110±5℃ 75±15℃
50±5℃   30-45℃ 115±5℃        75±15℃
55±5℃   40±10℃ 120±5℃ 80±15℃
60±5℃   40±10℃      125±5℃ 85±15℃
65±5℃   45±10℃      130±5℃ 85±15℃
70±5℃   45±10℃ 135±5℃ 90±15℃
75±5℃   50±10℃ 140±5℃ 95±15℃
80±5℃   55±15℃ 145±5℃ 95±15℃
85±5℃   55±15℃ 150±5℃ 100±15℃
90±5℃   60±15℃ 155±5℃ 115±15℃
95±5℃   65±15℃ 160±5℃ 120±15℃
100±5℃  65±15℃ 特殊規格，可根據消費者要求制定
105±5℃  70±15℃
復位溫度說明：
1.當動作溫度在75℃以下時，復位溫度為動作溫度減20℃±15℃
2.當動作溫度在75℃-100℃時，復位溫度為動作溫度減30℃±15℃
3.當動作溫度在100℃以上時，復位溫度為動作溫度減40℃±15℃
技術參數
額定電壓 AC250V DC12-72V 耐震能力 10-60Hz 100//S2
額定電流 5A 高壓絕緣 2KV
機械壽命 >5000次 引線長度 70mm或根據客戶要求
接觸電阻 ≤50mΩ（不含引線電阻） 絕緣套長度 22/30mm
絕緣電阻 ≥100MΩ 接觸種類 通常關閉/通常打開
使用說明：
該熱保護器適用于機電，鎮流器等各類電工，電子設備和家用電器及部件的過熱保護，
防止部件在故障情況下發生危險超溫，從而避免意外事故的發生。該熱保護器為密封式結構，
在較為惡劣的環境下可保持正常工作：當外殼為金屬殼時，其金屬外殼在通電狀態下為帶電體，
安裝時請務必使用本廠配備的高溫絕緣護套。選用熱保護器時應注意選擇適合其工作電壓和工作電路的規格。
熱保護器的安裝應注意引線接入良好，防止虛接產生發熱而影響熱保護器的正常工作
