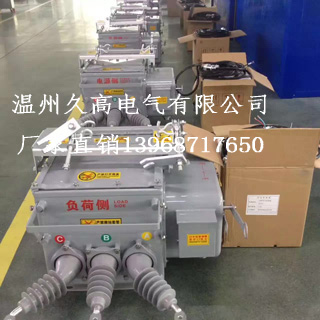

ZW20-12F戶外高壓真空分界斷路器

      ZW20-12F，ZW20B-12，ZW20-12

      ZW20-12F/630-20

    2．２主要用途

ZW20-12F型戶外交流戶外智能分界真空斷路器為額定電壓12kV,三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界影響，是一種免維護產品。其彈簧操作機構采用齒輪主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品，在國家權威機構通過全面型式試驗，符合下述標準：GB1984 高壓交流斷路器；
GB/T11022 高壓開關設備及控制設備標準的共用技術要求；D11402交流高壓斷路器訂貨技術條件。
2、使用條件 ：
* 海拔高度：不超過1000m；

* 周圍空氣溫度：-40℃～+40℃，日溫差：日溫差變化不大于25℃；

* 風速：不大于34m/s；

* 無易燃、爆炸危險、強烈化學腐蝕物（如各種酸，堿或濃煙等）和劇烈震動的場所。


3、產品特點 ：

* 城、農網改造的理想設備：可與控制器配套實現遙控、遙測、遙信和遙調，實現“四遙”功能。

* 操作靈活、方便：本產品為電動儲能，電動分合，同時具有手動儲能，手動分合，并能近距離或遠距離操作。

* 開斷性能優越：開斷短路電流25kA達30次。

* 操作功率小，可靠性高：全新設計的小型電動彈簧機構的操作工（約30W左右）降低到最低水平。

* 安裝方式靈活：可采用柱上吊裝或座裝安裝方式。

* 密封性能可靠：SF6壓力為零表壓且采用成熟的密封結構技術，密封性能可靠，不易泄露。

* 獨特的進出線方式：采用硅橡膠管，使接線端子之間絕緣距離充裕，外絕緣特性優良。

* 使用安全：在箱體頂部安裝有防爆裝置，即使發生以內部故障，也不會有高溫氣體或飛濺物泄露出來。

4、主要技術參數：

序號 項目名稱 單位 參數
1 額定電壓 kV 12/24
2 額定頻率 Hz 50
3 額定電流 A 630/1000
4 額定短路開斷電流 kA 12.5/16/20/25
5 額定峰值耐受電流（峰值） kA 31.5/40/50/63
6 額定短時耐受電流（4S） kA 12.5/16/20/25
7 額定短路關合電流（峰值） kA 31.5/40/50/63
8 機械壽命次數 次 10000
9 額定短路開斷電流開斷次數 次 30
10 1min工頻耐受電壓（相間/對地/斷口） kV 42/49/60
11 雷電沖擊耐受電壓峰值（相間/對地/斷口） kV 75/85/125
12 二次回路1min工頻耐壓 kV 2
13 凈重 kg 140
14 SF6氣體額定表壓 Mpa 0

注：當產品使用地點海拔超過1000m時，絕緣水平按相應的修正系數進行。
