一、產品概述

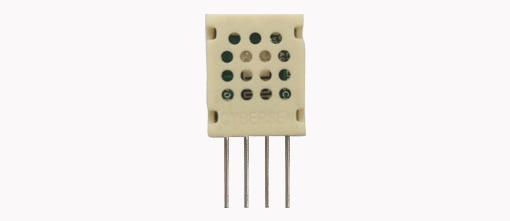

CHTA30IW數字型溫濕度傳感器是一款小體積，高性能，含有已校準數字信號輸出（單總線、標準I²C）的高可靠，高精度溫濕度傳感器。

特點：

硬件精良：傳感器內部采用高可靠，高精度感濕敏感元件和外置的高精度NTC溫度感知元件，并與一個高性能，寬電壓供電（2.7-5.5Vdc）數模混合微處理器（MCU）相連接，內部具有模擬對數線性處理電路，并內置高精度14位ADC，自帶加強型I²C/單總線硬件驅動輸出，驅動及抗干擾能力強，低功耗模式。

高精度，高可靠：CHTA30IW系列產品采用多點寬范圍在線自動標定工藝，通過獨特的算法（多點標定，多階擬合，線性修正等），確保證產品的精度及一致性，內部電路均做三防處理，產品經過高溫高濕環境的老化與測試，確保產品的可靠性與長期穩定性。

復合輸出：CHTA30IW系列產品通信方式采用兼容單總線、標準I²C兩種通信方式輸出。兩種通信方式用戶通過簡單跳線即可選擇通信輸出方式，使用方便，并可直接替代其他類型的數字型溫濕度傳感器。

數字直讀：CHTA30IW系列產品采用數字直讀輸出，即內部已經對溫度，濕度以及溫飄進行補償，用戶無需對數字輸出進行二次計算，所讀數據即實際真實溫濕度，無需計算，應用方便。（具體例程咨詢廠家）

二、應用范圍

※空調、除濕器、加濕器、冰箱等家電行業    ※恒溫恒濕機，環境測試設備及儀器

※智能家居，智慧城市，物聯網應用          ※數據記錄器、氣象站

※工業、農業、食品，化工等相關環境濕度檢測及控制。

     三、引腳說明

      1、VDD 供電 (POWER) : 2.7-5.5Vdc

      2、SDA 串行數據（DATA）：雙向

      3、GND 電源負極：地

      4、SCL 串行時鐘（CLOCK），輸入口（單總線時接地）

     Note：當SCL接地時，模塊為單總線通訊方式；否則模塊默認為I²C通訊方式

四、傳感器性能參數

4.0 溫濕度測量范圍及精度示意圖

4.1 相對濕度測量范圍及精度

4.2 溫度測量范圍及精度

五、電氣特性
