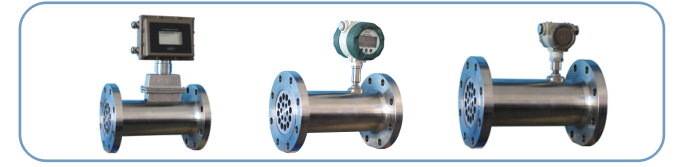

氣體渦輪流量計
 一、概況

    我公司生產的氣體渦輪流量計是吸取了國內外流量儀表現金技術，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 按功能特點分類，共分為遠傳型、智能一體化顯示型、溫壓補償型。



二、產品特點
1、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、設計有整流性能優良的整流器，前后直管段剛性需求降低。
3、 超高量程比，最高可達1:30或更高。
4、按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、 流量計表頭可180°旋轉，安裝使用簡單方便。
6、 高精確度，一般可達±1.5%R、±1.0%R。
7、 重復性好，短期重復性可達0.05%R～0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
獨特的機芯自潤滑系統，使該產品在使用時不保養或少保養。

三、工作原理

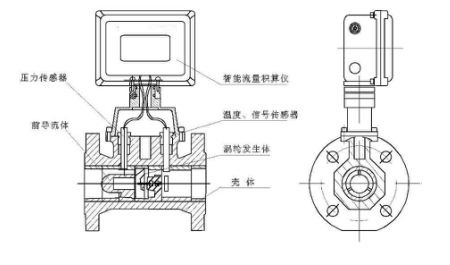

1.流量計結構



2.工作原理
    當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

四、技術規格

1.技術參數


2.測量范圍及耐壓等級
2.1 口徑-流量-流速對

儀表口徑（mm）	標準量程 （m3/h）		擴展量程 （m3/h）		儀表口徑（mm）	標準量程 （m3/h）		擴展量程 （m3/h）
DN 25	S	2.5-25	W	4-40	DN 125	S	25-700	W	20-800
DN 40	S	5-50	W	6-60	DN 150	S1	32-650	W	80-1600
DN 50	S1	6-65	W1	5-70		S2	50-1000
	S2	10-100	W2	8-100	DN 200	S1	80-1600	W	50-1000
DN 65	S	15-200	W	10-200		S2	130-2500
DN 80	S1	13-250	W	10-160	DN 250	S1	130-2500	W	80-1600
	S2	20-400				S2	200-4000
DN 100	S1	20-400	W	13-250	DN 300	S	200-4000	W1	130-2500
	S2	32-650						W2	320-6500

2.2耐壓等級
