適合于中小型發電機廠和變電站的集中控制，用于線路差頻并網和線路同頻并網。既可以單獨使用，也可以與PFX-1分線器構成多通道準同期控制器；既可以現場操作，也可以通過RS－485由上位機遠程操作。它有多種完善的自動調頻調壓方式供選擇，有自動合閘、無壓合閘、合閘人工認可等功能。



主要特點
1、采用單片機數控技術為核心，具有高集成度、高可靠性、硬件簡單、功能完善等特點。
2、 10秒并網，確保捕捉第一次并網時機，精確、快捷、可靠地實現并網。
3、 自動變參數調頻、調壓，精確預測合閘相角。
4、 可設置八個任意定義并網性質的并列點。

5、適合單臺發電機或單條線路的合閘并網。
6、 具有組網及上位機通信功能。
7、 具有多種故障檢測功能，使用可靠、方便。
8、 數碼顯示，參數操作一目了然。

主要功能
1． 自動合閘功能。在發電機工作方式下，對待并發電機以選定的方式自動調頻、調壓，預測合閘相角達到設定值后以選定的導前時間tdq發出合閘脈沖（命令）完成并列操作。相位差指示燈直觀指示發電機與電網的相位關系，若同期成功，指示燈會一直停留在同期點上，很快（軟件）會閉鎖轉為待命狀態，同期反饋開關信號作為硬件閉鎖可以防止已合閘的通道由于誤操作再次調節和合閘。若不成功指示燈不會停留在同期點上，很快（約2秒）投入調頻功能（暫不投入調壓），再12秒后自動投入下一次同期控制。如果期間修改參數則不允許同期控制，參數修改至少2秒后才允許控制。閉鎖期間裝置處于待機狀態，直到接到重新啟動命令或通道切換命令才重新投入運行。



2、合閘人工認可功能。當發電機與電網的頻差、壓差、相位差都相近或相等的時候，用戶可以按面板的“確認”鍵或其它“認可”操作進行合閘。



3、無壓合閘功能。在證實外電網確實無電的情況下可以用“確認”鍵發出合閘命令，如果電網有電剛操作無效，必須經由同期控制才能發出合閘命令。

4． 線路差頻并網功能。在線路差頻并網工作方式下，裝置完成頻差（包括同頻）、壓差測量。并用開關量的方式給出“頻差大”、“同頻”、“壓差大” 等信號。在頻差（設定值比發電機工作方式時�。�、壓差條件滿足時象發電機工作方式一樣預測合閘相角達到設定值后以選定的導前時間tdq發出合閘命令完成并列操作。

5． 線路同頻并網功能。在線路同頻并網工作方式下，裝置檢測同頻、壓差和功率角，給出“同頻”、“壓差大”、“功率角越限”等開關信號。并隨時接受上位機或面板對功率角等參數的修改。在同頻條件下，壓差、功率角條件滿足時發出合閘命令完成并列操作。

6． 在發電機工作方式下，調頻電路采用變參數脈寬調節，基本脈寬可以用戶設定。電網正常時跟蹤電網頻率，電網不正�；螂娋W(wǎng)掉線時鎖定50Hz。頻率除進行變參數調節外，還設有加速度限制和低速(<43Hz)調節總量限制。調節功能可以人工解除。

7． 在發電機工作方式下，調壓電路在發電機頻率GF<43Hz時不工作，發電機本身故障時不工作，合閘檢測期間不工作。電網不正�；螂娋W(wǎng)掉線時鎖定額定電壓，在46Hz～54Hz時正常調節。調壓方式有模擬（脈寬）調節和數字調節兩種，數字調節又有計數調節和特制脈寬調節兩種，它們都是變參數調節。調節功能同樣可以人工解除。模擬調節適合于伺服電機帶動的多圈電位器勵磁給定，數字調節適合于數字勵磁裝置或帶數字電位器給定的勵磁裝置。計數調節類似多次快速按動數字電位器的加、減鍵，直觀但繼電器動作過于頻繁；特制脈寬調節類似適當按住數字電位器的加、減鍵一段時間達到連加、連減功能。

8． 本裝置可以現場進行參數設置。除了一些公共參數外，每一個通道都有各自的參數。



9． 本裝置能快速、準確地捕捉首次出現的合閘時機，可以選擇自動合閘、自動+人工認可、人工合閘。另外還可以選擇具有無壓合閘功能（利用認可鍵合閘）。

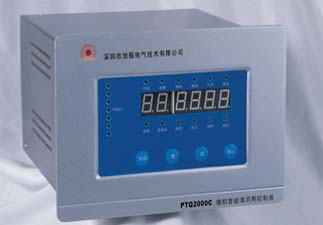

10．PTQ2000C微機智能準同期控制器具有多種故障檢測功能：
（A） 發電機掉線或無壓（發電機電壓、頻率顯示為0）
（B） 電網掉線或無壓（電網電壓、頻率顯示為0）
（C） 電網頻率偏差>1.5Hz（參看電網頻率顯示）
（D） 電網電壓異常（過、欠壓,參看電網電壓顯示）
（E） 發電機頻率偏差>4Hz（起車時除外, 參看顯示）
（F） 發電機過壓（參看發電機電壓顯示）
（G） 通道故障（由PFX-1分線器傳送過來）
這些故障都不允許發同期合閘命令。

11． 本裝置在線路工作方式中利用在發電機工作方式下的增速、減速、升壓、降壓繼電器送出“頻差大”、“同頻”、“壓差大”、 “功率角越限”等現場信息。在線路差頻并網時主要是前三個信息有意義，“功率角越限”轉意為“導前角尚未達要求”此信息僅供參考，只要有一點頻差導前角總會達到要求。在線路同頻并網時主要是后三個信息有意義。

技術條件
◆電源電壓：AC85V～250V DC100V～250V
◆輸入PT信號：
◆發電機（待并側）標準電壓：0V～100V+30V
電網（系統側）標準電壓： 0V～100V+30V
◆輸入同期反饋信號：合閘輔助常開觸點信號
◆輸出信號：增速、減速、升壓、降壓同期合閘及故障六個接點信號，以繼電器方式輸出，接點容量為交流阻性220V/5A；交流阻性380V/2A；直流110V/0.8A,直流220V/0.2A。

◆頻率測量精度：不低于±0.2％
◆其它條件參見原機械工業部JB/T 3950-1999《自動準同期裝置》行業標準

物理參數
◎機箱尺寸：高×寬×深＝120×180×200 mm　
◎面板尺寸：高×寬＝140×200 mm
◎開孔尺寸：高×寬=122×182毫米

應用范圍
◆ 水力發電廠 ◆ 火力發電廠 ◆ 變電站
