《安科瑞遠程預付費管理系統 》是安科瑞公司最新研制的與DDSY-1352單相電子式預付費電能表及DTSY-1352三相電子書預付費電能表配套的售電管理系統。它是以電能管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。
  另外可以選配遠傳閥控水表組成水電一體預付費系統，達到先交費后用水的目的，剩余水量用完自動關閥。
  主要完成電能表/水表參數設置，商戶售電/售水管理及能耗管理工作，操作簡便，實行物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電用水管理水平，解決收費難問題的理想產品。
  一些大集團和大物業，往往需要將多個物業環境、分散于各地的物業集中式收費和管理，面臨著數據公網傳輸，分布式財務操作，在線支付，總部財務扎口等復雜的需求，預付費云平臺可以滿足此需求。

0  系統特點

1.項目托管，免現場安裝：項目現場可以省去配置預付費服務器、安裝數據庫、短信貓等一系列工作。不但可以省去很多硬件成本，還能大大減少調試和維護成本。
2.遠程抄表，遠程售電：抄表信息通過網關實時上傳到云平臺，快速便捷，免去人工抄表；財務集中管理，電量實時下發，并比對充值次數防止作弊；支持一戶一電價，一戶一水價。
3.云端部署，集團式預付費：系統軟件升級維護不再收到客戶網絡環境的困擾，云端統一部署，升級方便快速；客戶不需要安裝客戶端。
4.金額預警：金額不足或金額欠費提醒、電表充值到賬提醒，都可及時短信通知商戶。
5.遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制、參數設置等操作，方便管理。
6.系統規模：接入表不受數量、地域限制，一個賬戶可以管理多個項目，系統設計容量超過十萬個計量點。
7.能耗分析：用戶和管理員都可查詢預付費表或管控表每天的用能狀況；可提供能耗分析+財務軌跡一體式綜合管理報表，包含用戶表的能耗、財務數據、能耗和財務的期初期末值等數據。
8.手機APP，在線支付：業主可以通過登錄手機APP進行購電，購水和查詢用能操作。
9.訪問方式不受限：系統將可以通過PC瀏覽器、平板、手機APP訪問和在線支付無人值守。
10.提供暖表/冷熱表系統模塊：系統可接入冷熱表（暖表/能量表）進行抄表，提供相應的報表。
11.權限管理更科學：賬戶與項目掛鉤，每個物業環境的財務數據互相獨立；角色設置與賬戶設置分離；集團總部用戶可訪問多個項目。
12.統一第三方接口API：提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。
13.電站電能管理：提供變電所或樓層、大樓總表的遠程自動抄表，以及相關能耗分析報表的功能。
14.水表預付費系統：提供與預付費電表相類似的所有售水相關功能，預付水量用完自動關閥，如遠程售水、水耗報表、遠程開關閥等，并與電表集成一體化系統。
15.數據安全：公網傳輸數據采用AES加密算法，秘鑰分發機制，等保障數據安全。
16.學生宿舍環境：在學生宿舍環境下的定時時間通斷控制、惡性負載控制、基礎免費電量、費控和強控等。

1  系統硬件結構

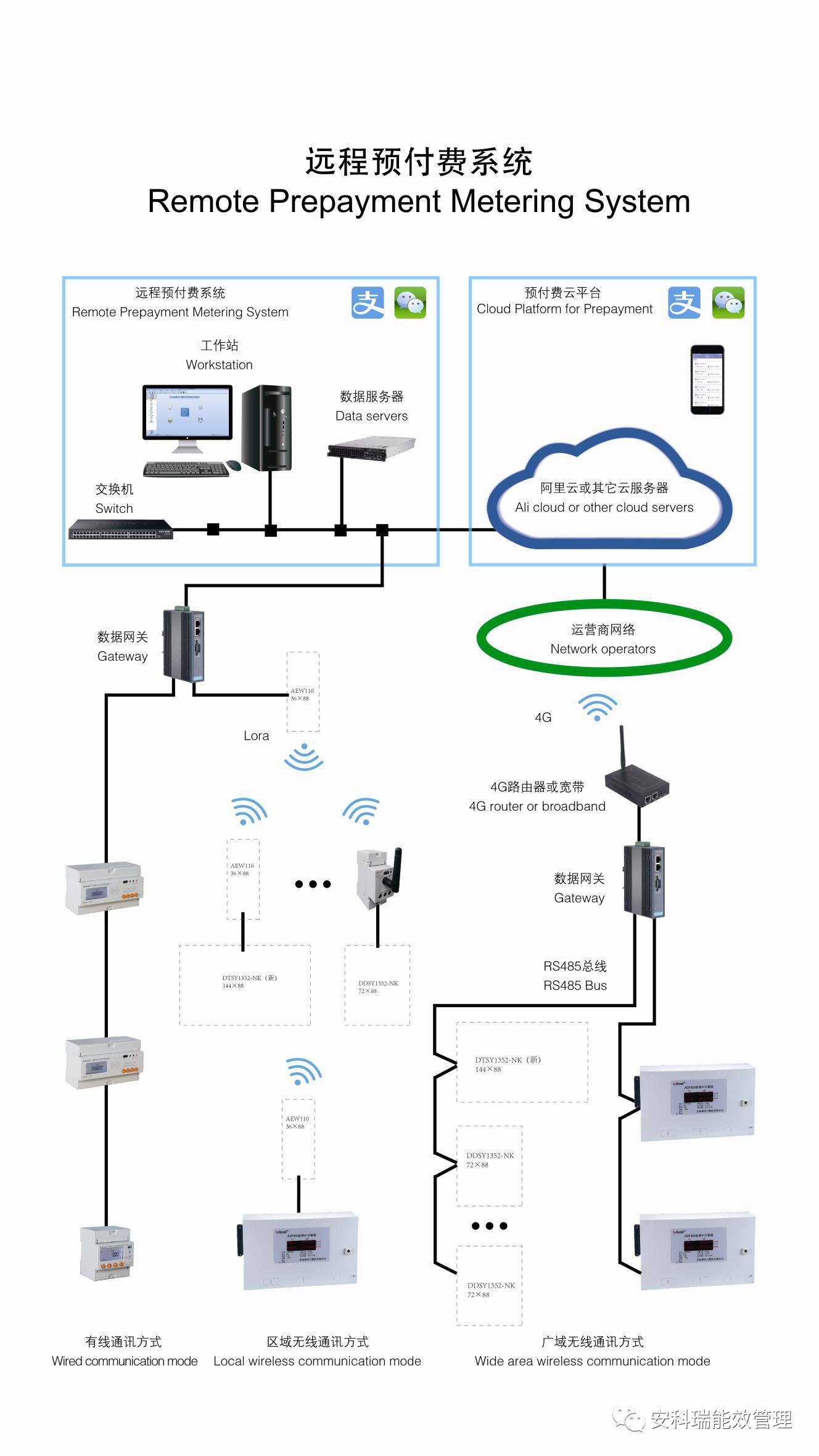

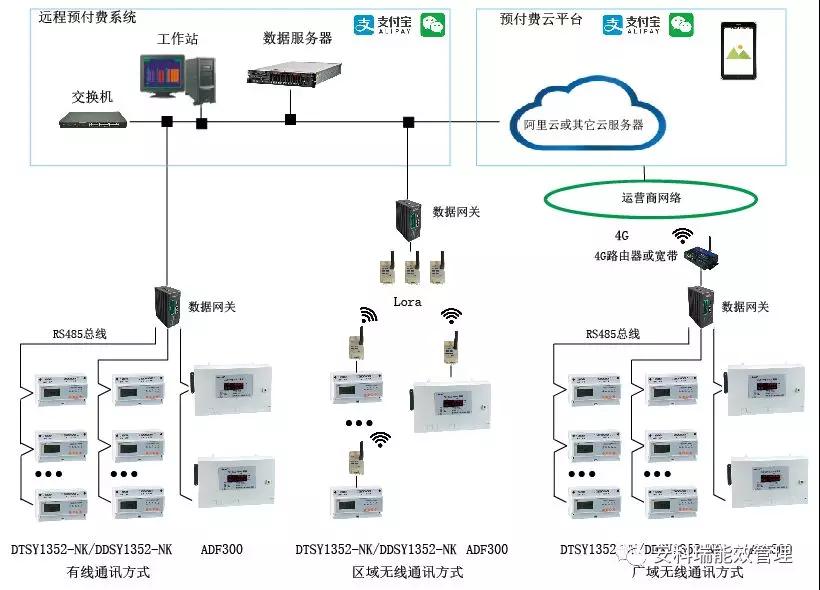

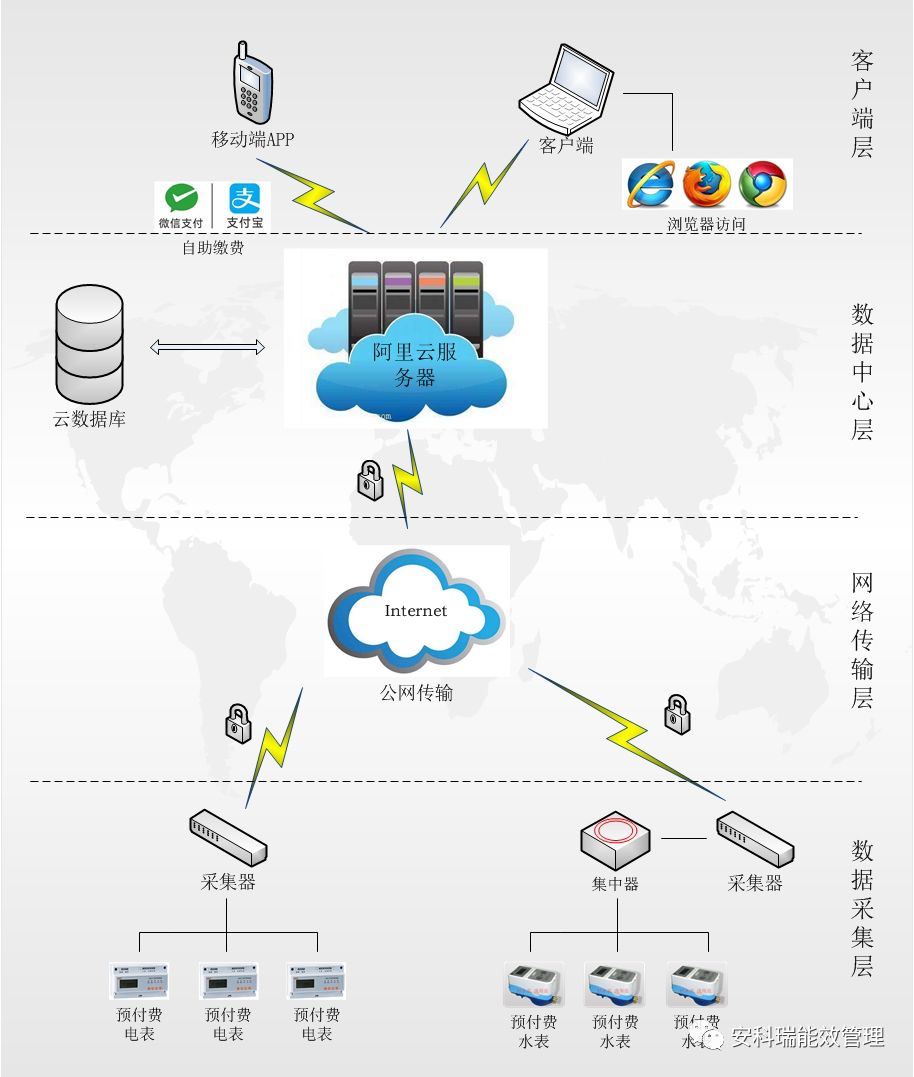

  最底層為數據采集層，中間層為網絡傳輸層和數據中心層，上層是客戶端層。如圖所示。

接線方式如圖所示：

  本項目設計的預付費云平臺，由安科瑞品牌三相預付費電能表DTSY1352-NK/單相預付費電能表DDSY1352-NK/多用戶預付費計量箱ADF300，數據網關、RS—485總線（局域網或LORA局域網）、公網、云服務器、系統管理網站及預付費APP組成。
  其他可配置預付費電表型號包括如ADM100（學生宿舍）。
  水表型號可配置積成電子、埃美柯或者連利電子的遠傳閥控水表。
  計量控制獨立：電表內對應于各用戶單元的計量單元獨立，保證計量準確性：控制單元獨立，保證控制可靠性。
  通信管理分離：通過內嵌操作系統的通信管理機來實現對電表數據的信息采集，使信息采集分層實施，保證數據采集的實時性。
  符合預付費要求：電能預付費，可免去人工抄表、收費等繁瑣工作，管理方便、輕松。

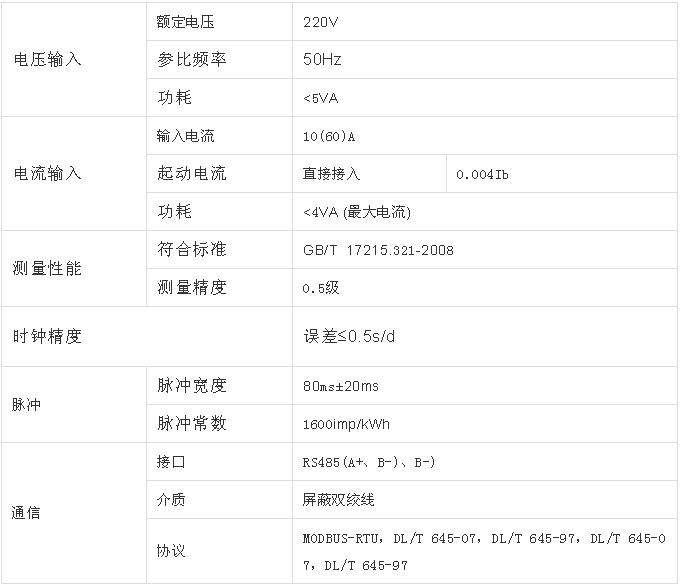

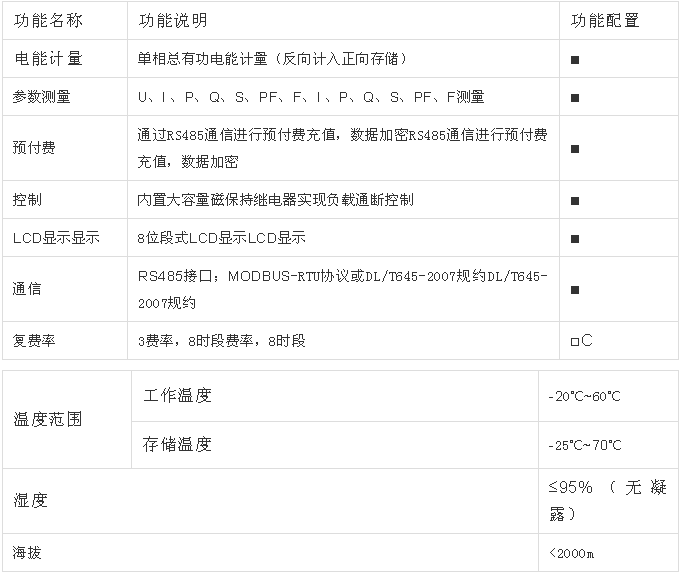

1.1 預付費電能計量儀表DDSY1352-NK主要技術指標

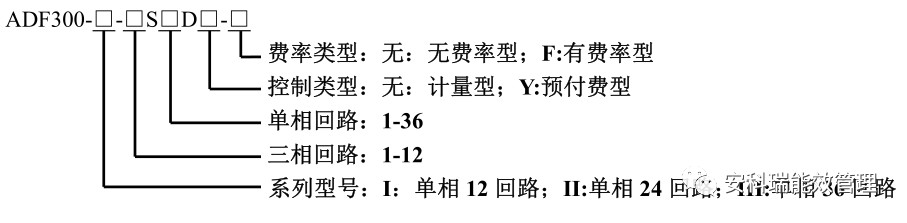

1.2 多用戶計量箱ADF300的主要技術指標

1.3 系統組網方案

2  系統軟件結構

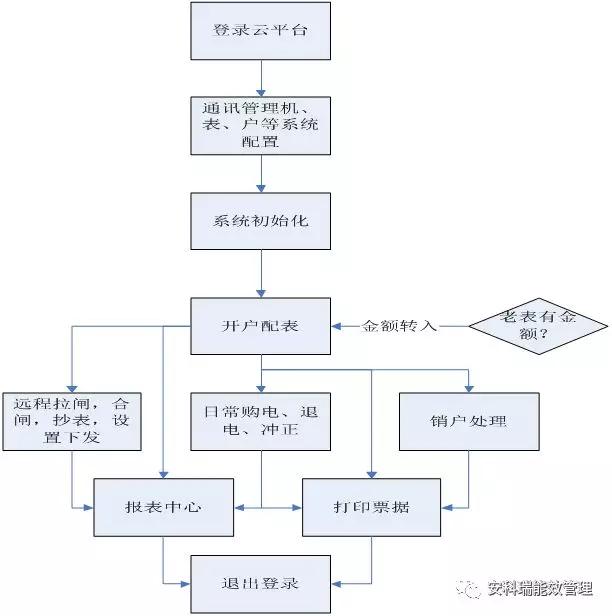

系統簡單使用流程圖

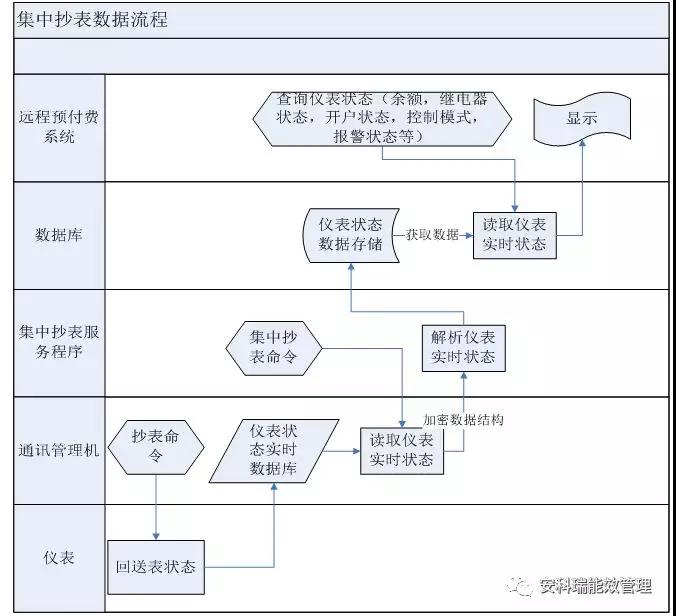

1、集中抄表數據流程

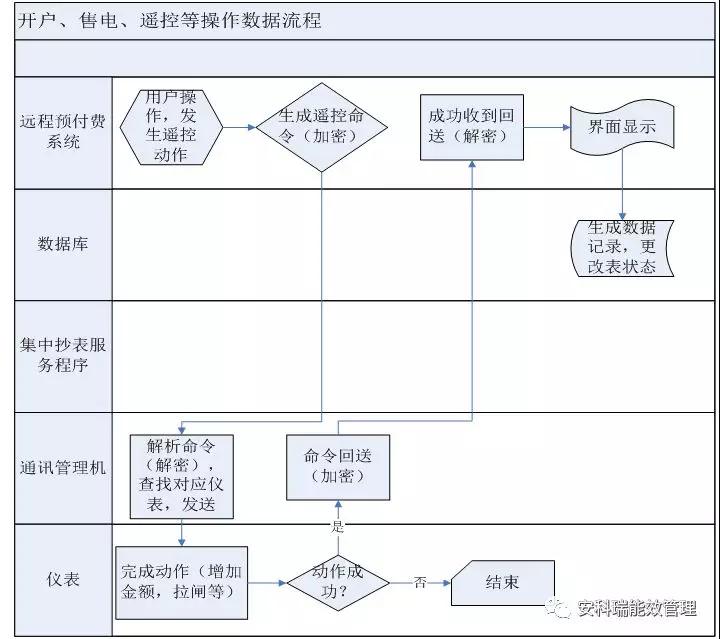

2、開戶、售電、遙控等操作數據流程

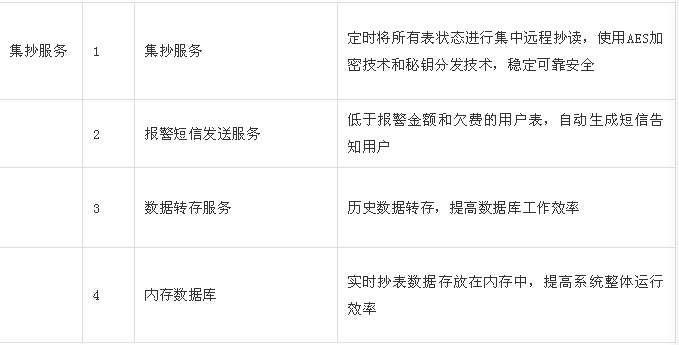

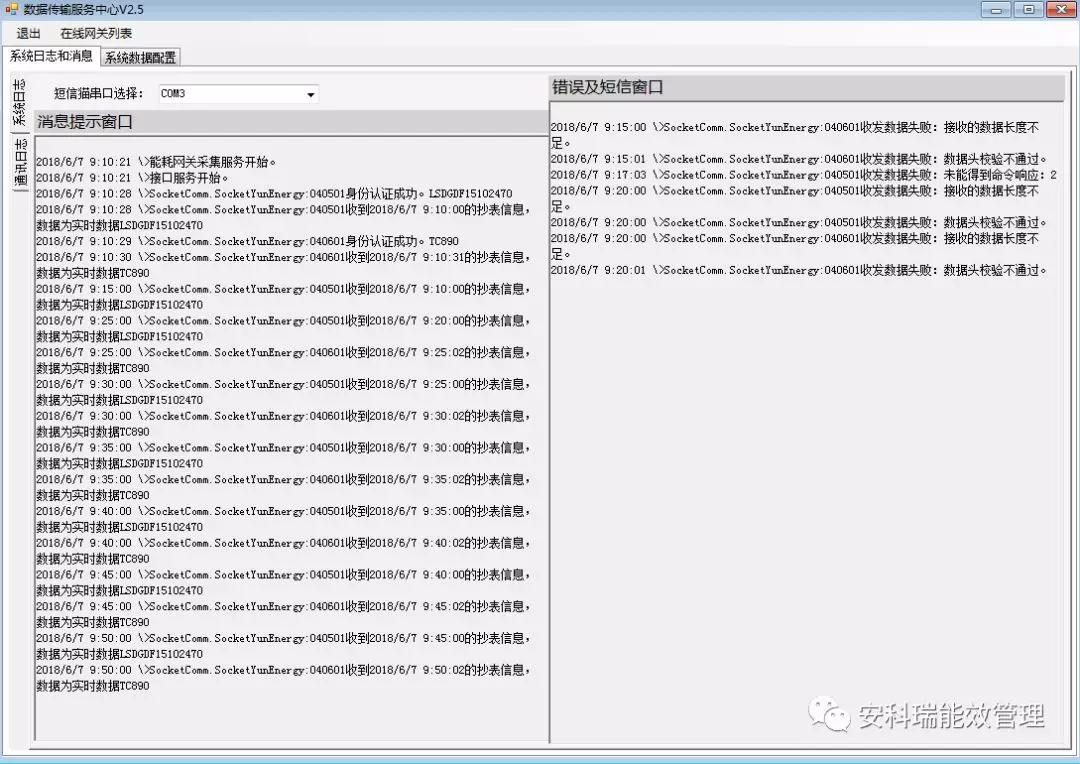

3、集抄服務程序
  集中抄表服務程序中集成了短信報警和充值到賬提醒功能，能將電費金額預警和欠費預警短信自動發送給用戶。
  系統默認半小時對所有表進行一次遠程集中抄表。

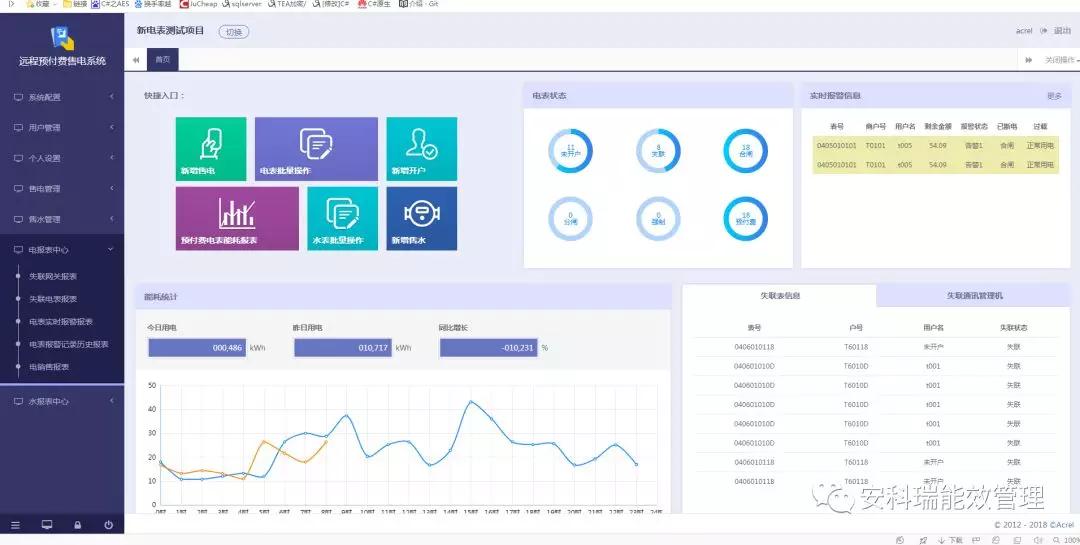

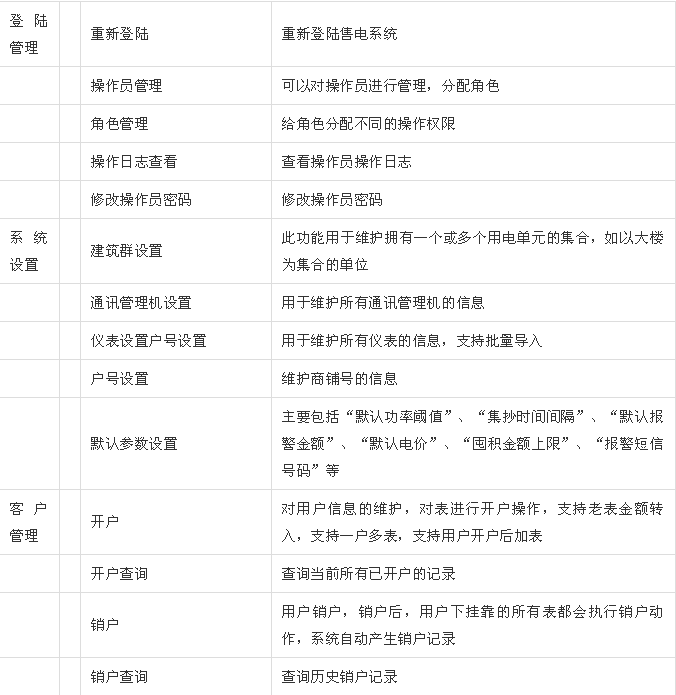

4、遠程預付費電能管理系統

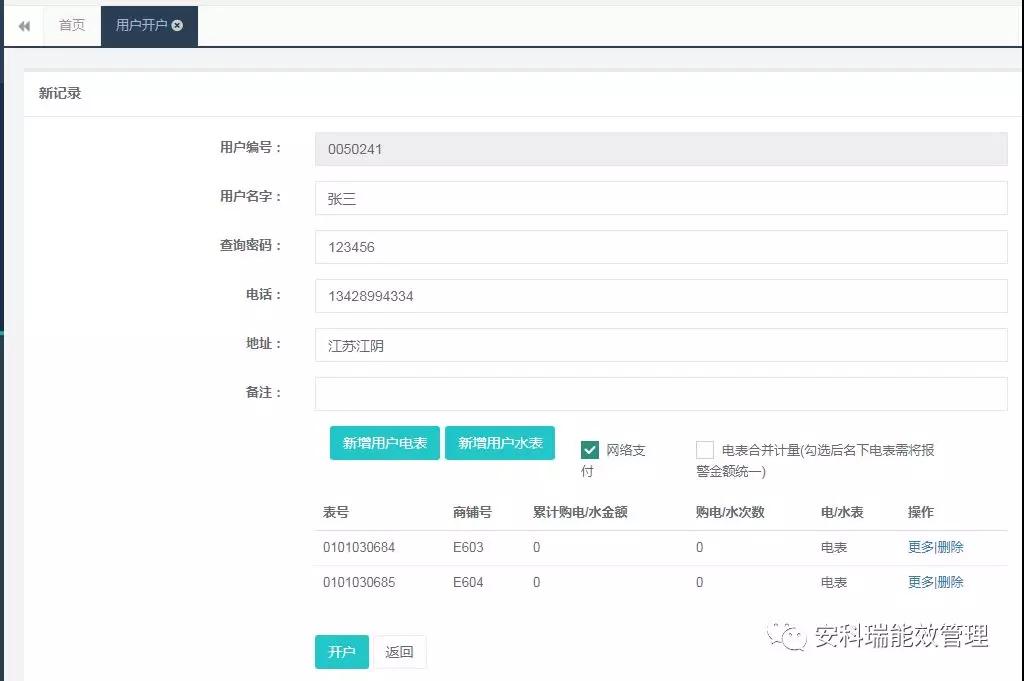

  系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要；同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。

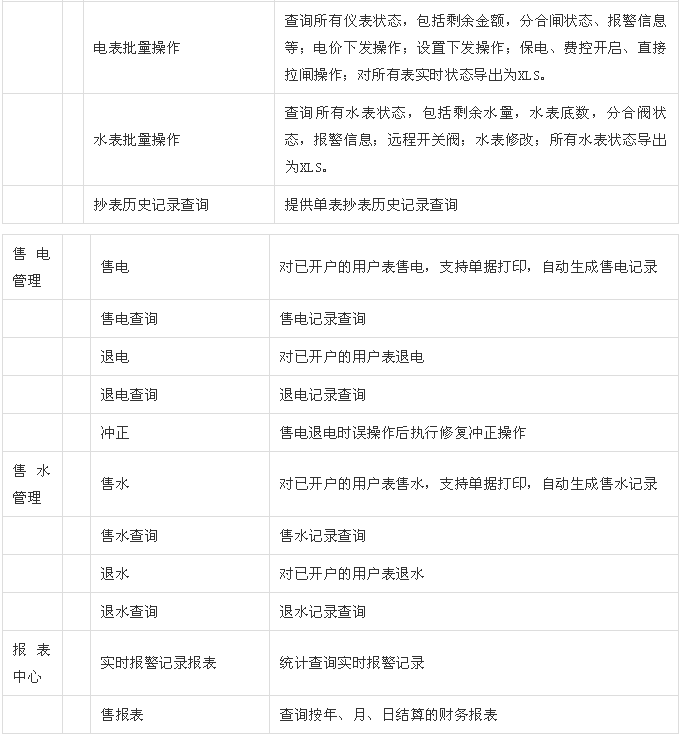

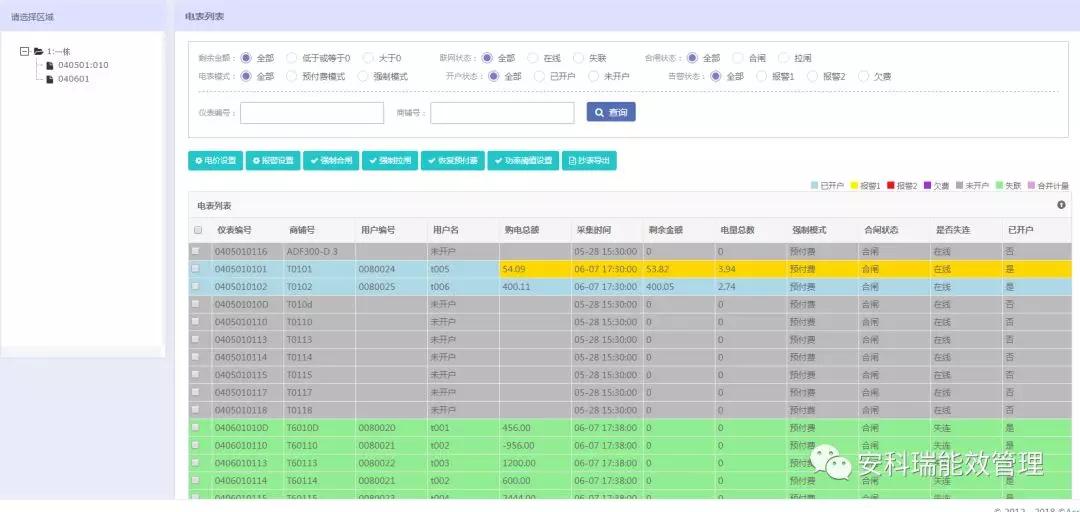

  批量遠程操作場景中，系統提供了多項功能，針對開戶、報警1、報警2、欠費、未開戶、失聯狀態都有不同的顏色顯示：

1.電價下發；2.設置下發；3.保電（強制合閘）；4.恢復預付費（欠費自動跳閘）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為XLS）

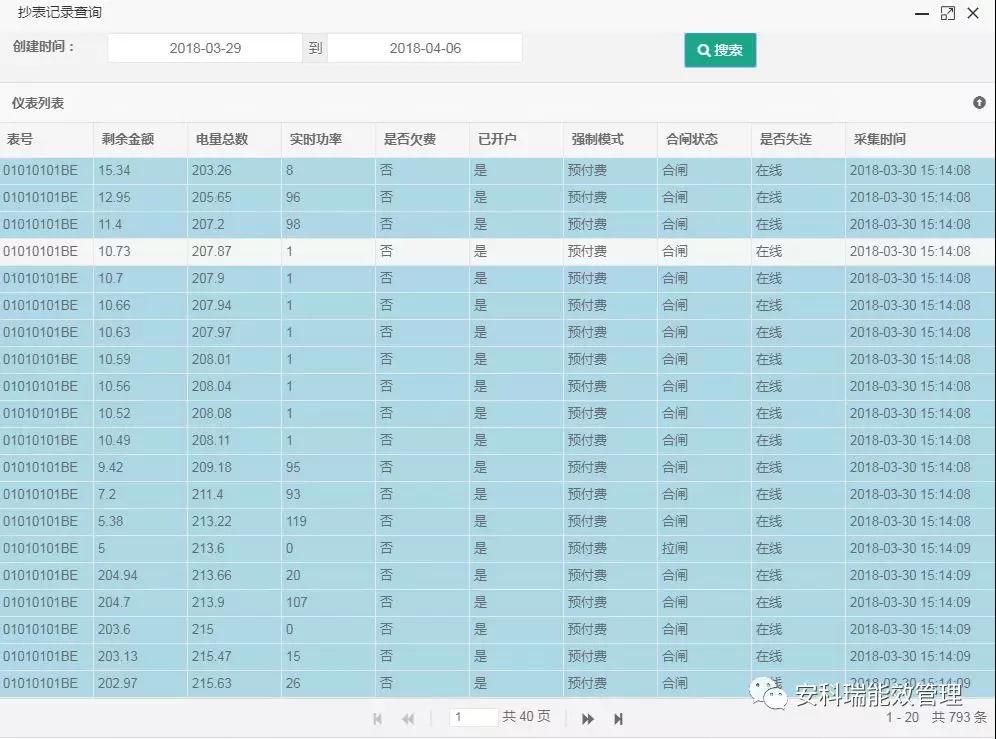

  如圖，可查詢單表歷史抄表記錄，用于對歷史抄表記錄進行追溯。

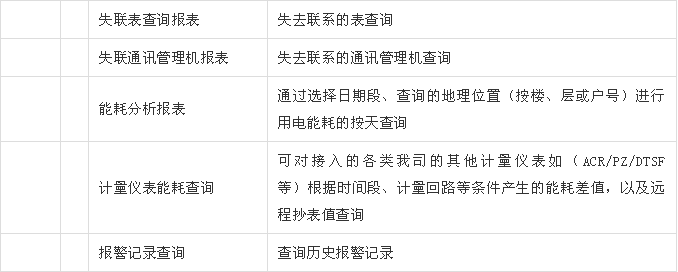

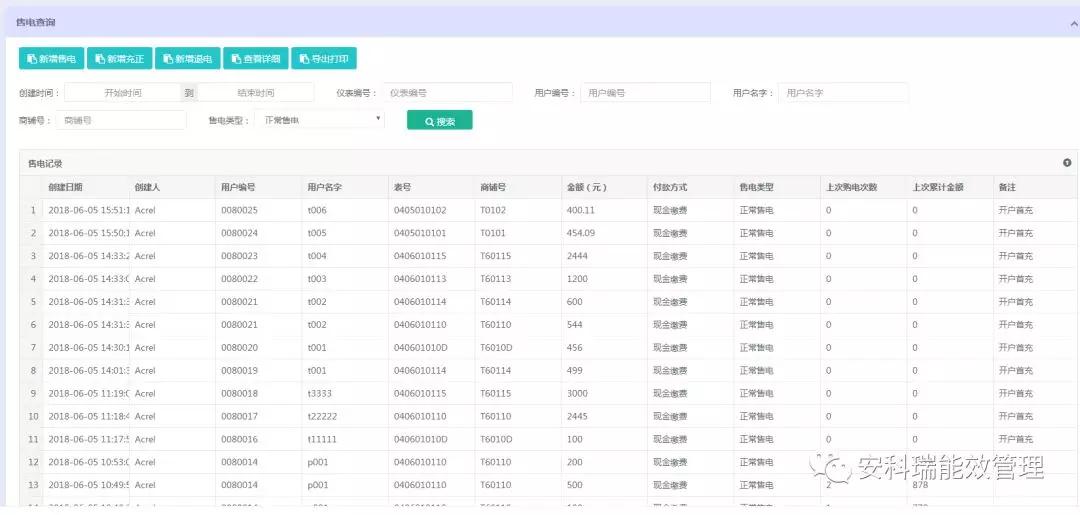

  系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表。

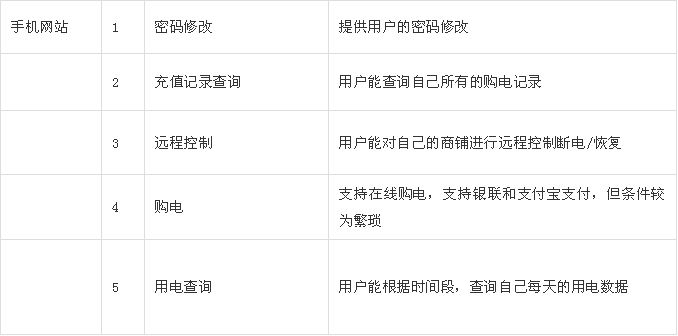

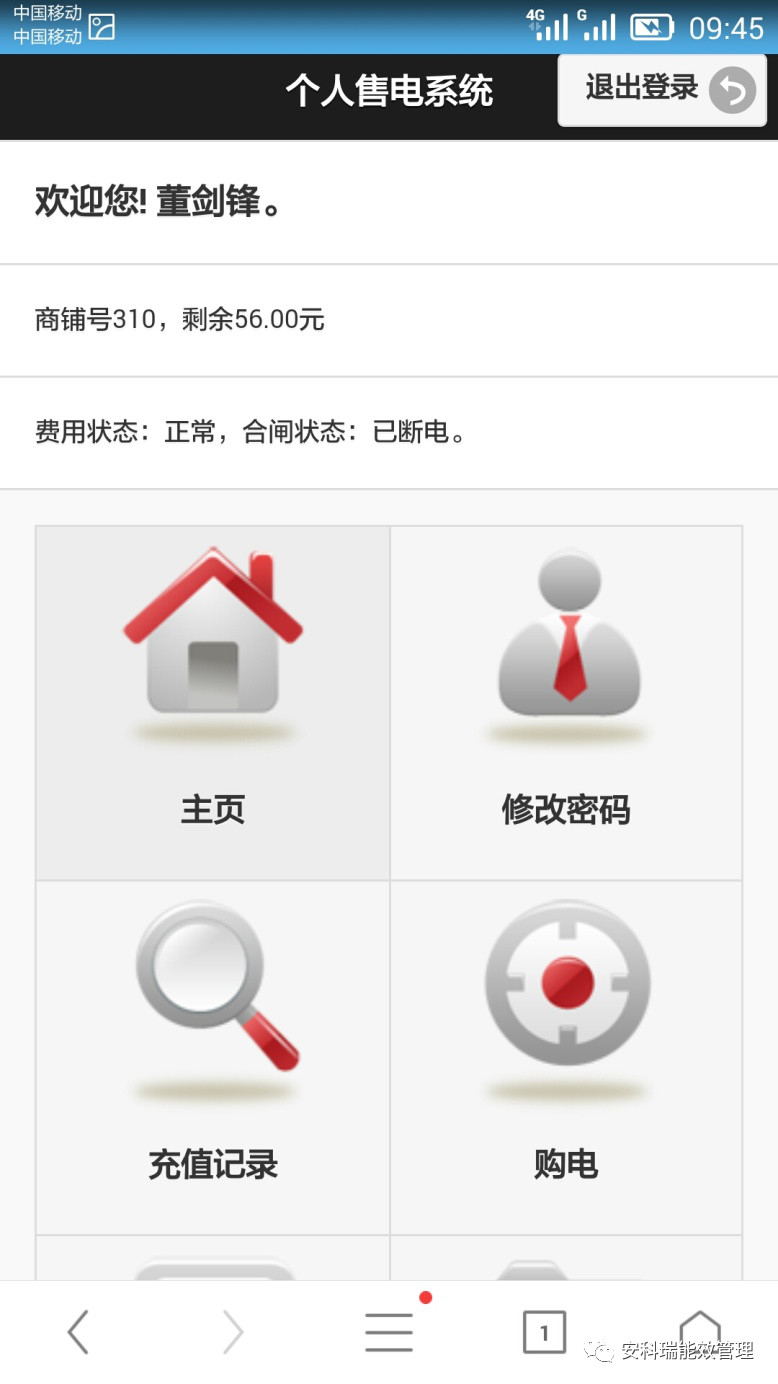

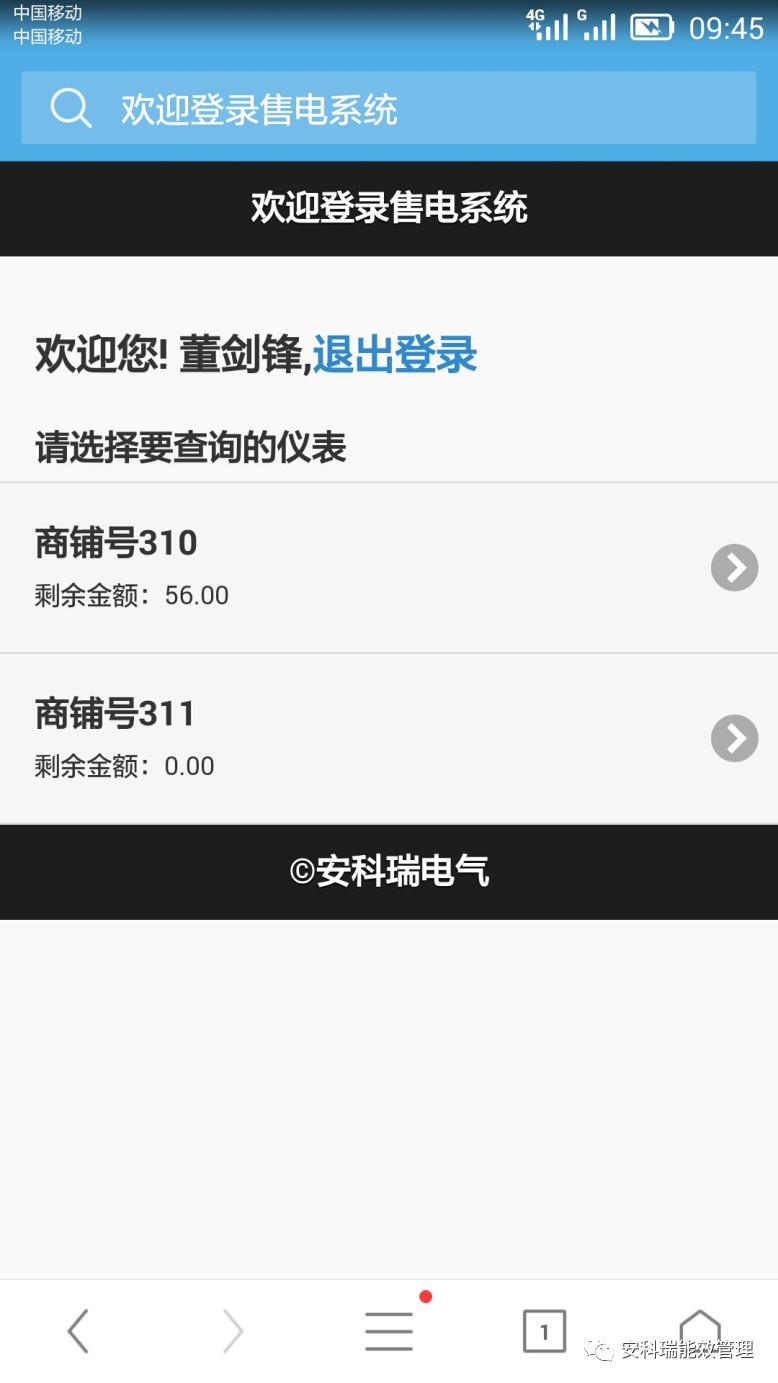

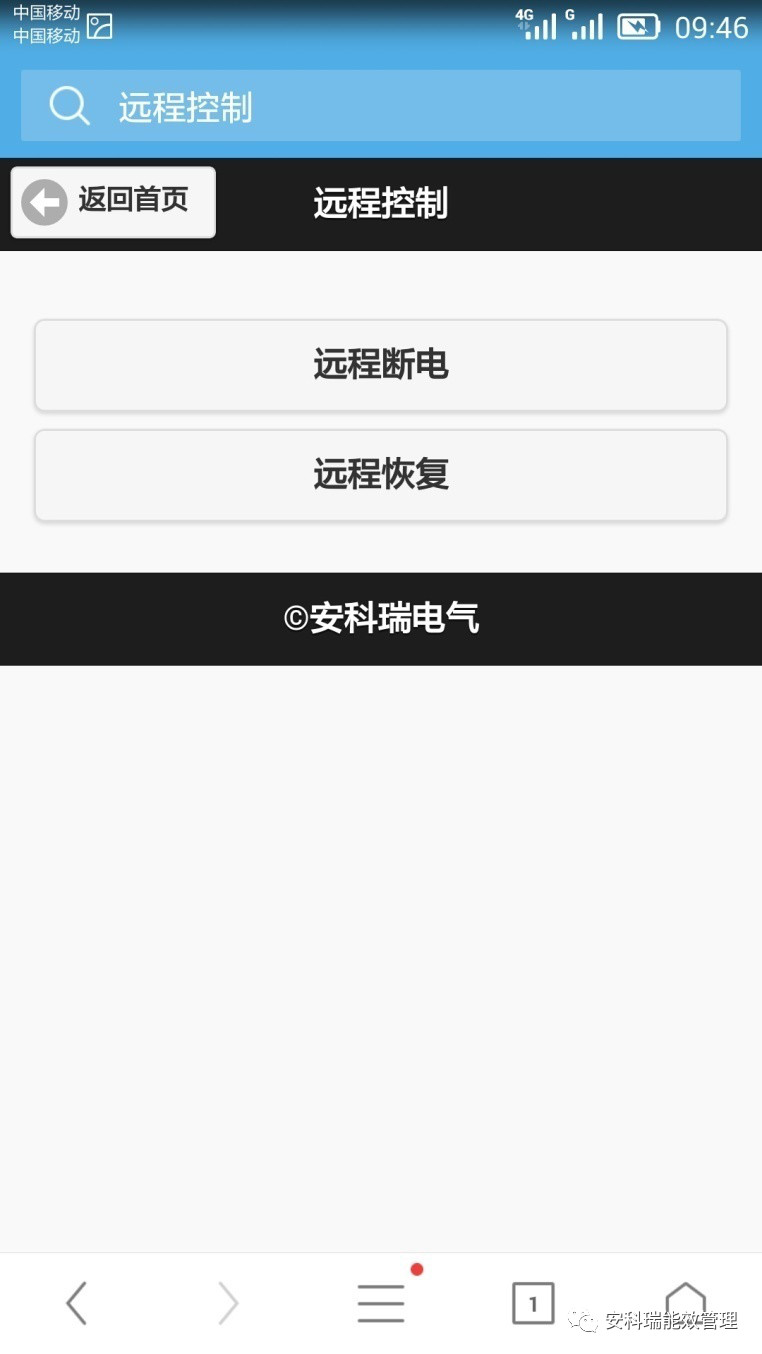

5、預付費APP
  系統支持集成在線購電和查詢手機網站，但需客戶提供1.企業資質的支付寶賬戶和支付協議或銀聯在線支付協議，2.網址域名和固定的服務器空間。
  具體要求可聯系安科瑞軟件部徐宇雷。要做支付的硬性條件較為繁瑣。

6、付費方式

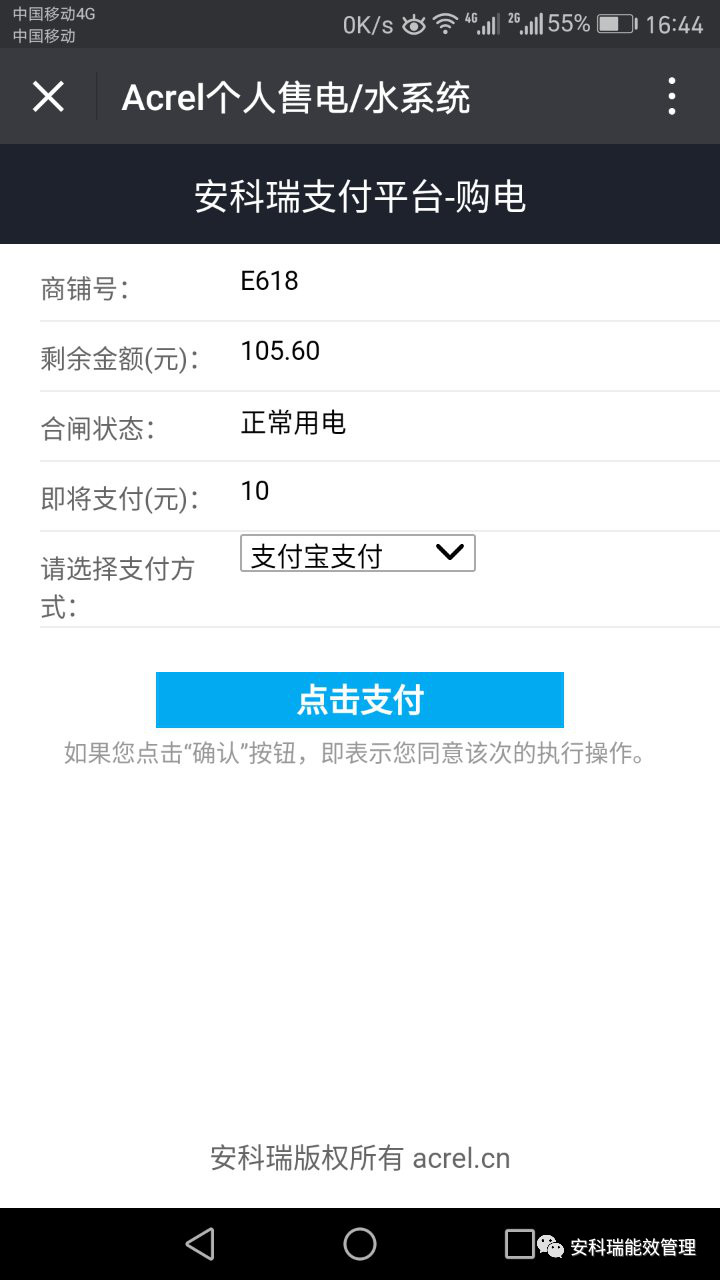

  大家可以拿出手機，訪問手機網站：
  輸入網址：http://evs.acrel.cn

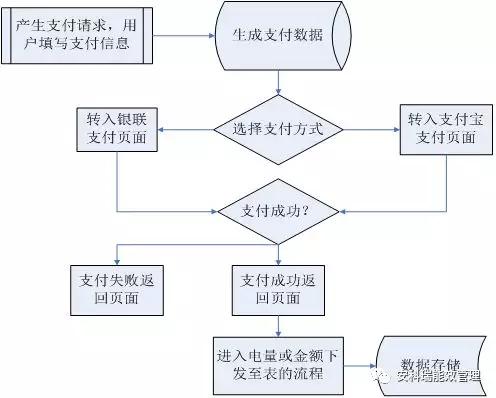

  該圖示意了在線支付請求的業務流程。

云時代Acrelcloud-3200遠程預付費系統云平臺體驗網址：
yun.acrel-eem.com
登錄名：acrel
密碼：123456

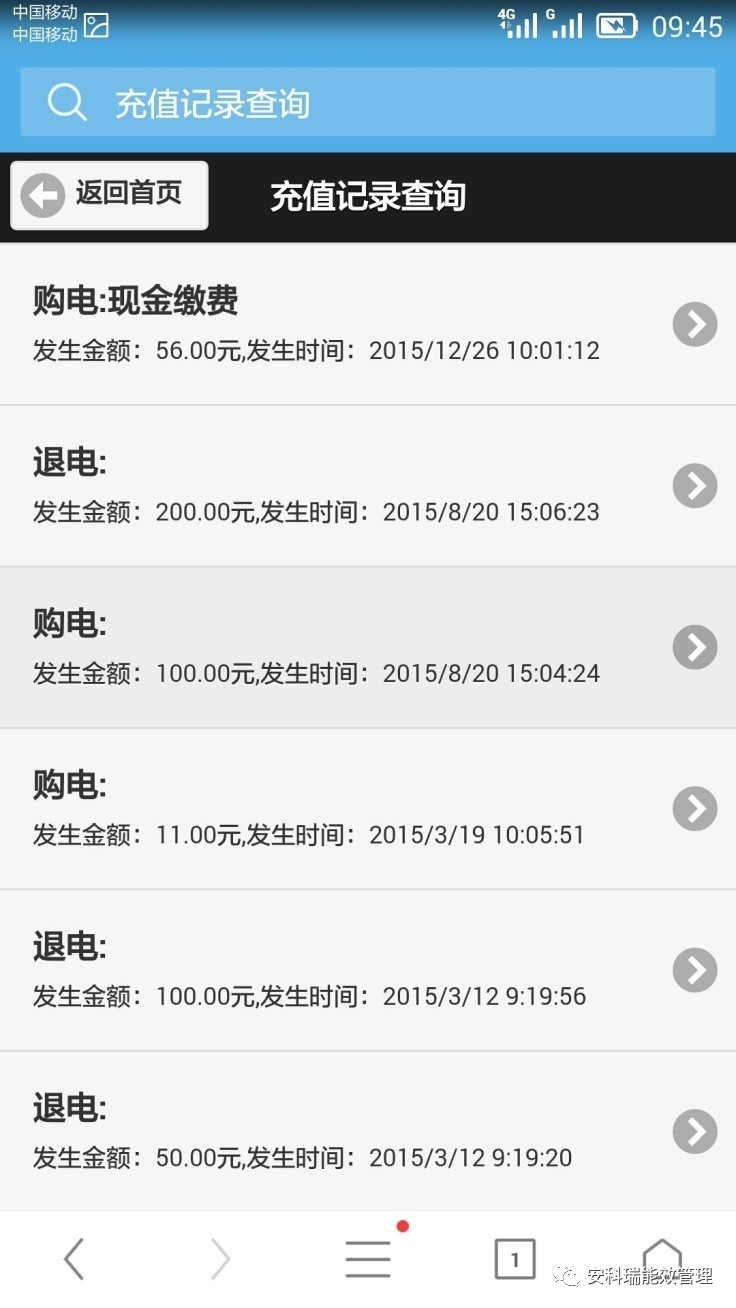

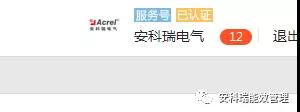

  大家也可以拿出手機，掃描二維碼微信公眾號，在公眾號的菜單下找到“自助購電”進行體驗，登錄后可查看我司宿舍的真實用電數據和體驗微信支付購電。

  或使用支付寶掃描支付寶生活號，使用支付寶進行在線支付購電。

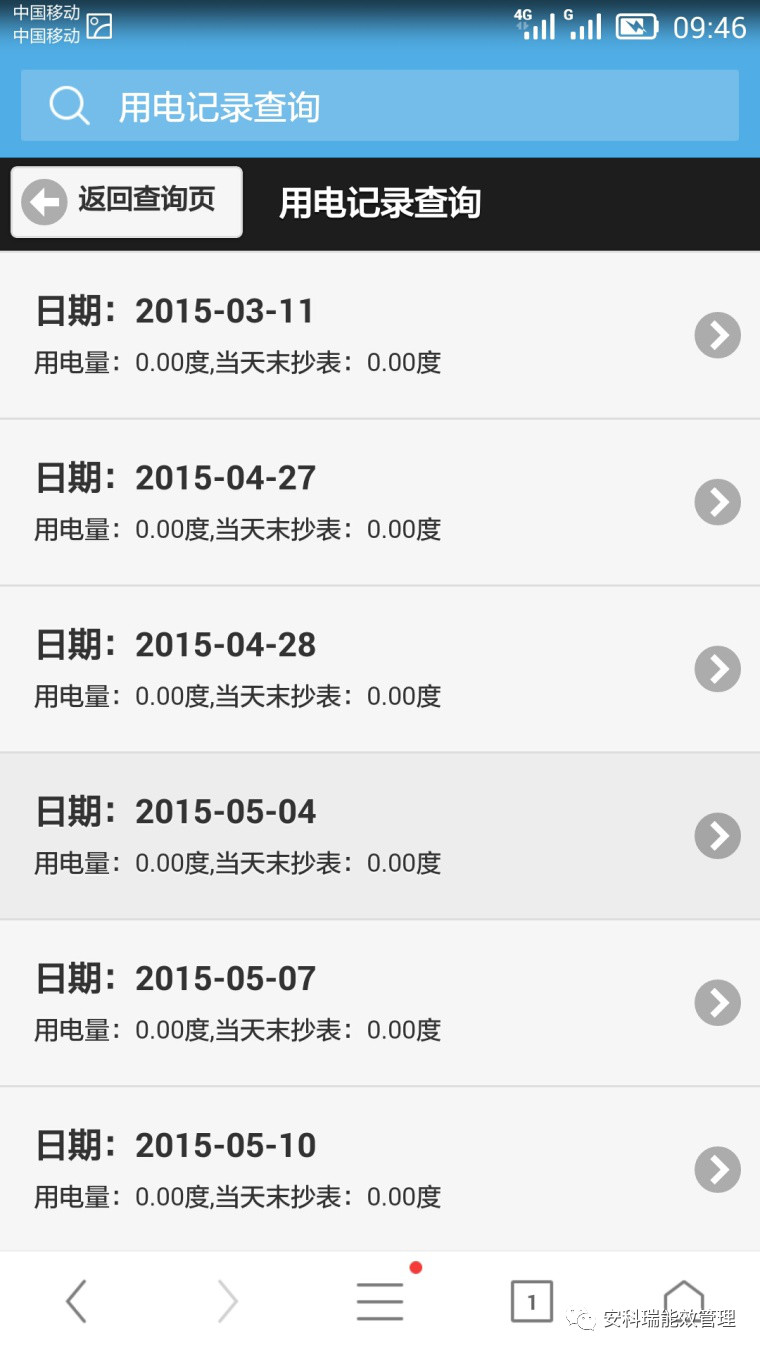

  選擇查詢時間段，可查詢時間段內用戶表每天的抄表值和用電量。

微信支付簡要前提條件

如何申請開通微信支付功能？
1.成為已認證的服務號
2.通過審核后，商家需要一次性簽署兩份合同：《微信公眾平臺商戶功能服務協議》和《微信支付協議》。
3.擁有服務器空間和域名（有官方網站或官方手機網站也可以）域名必須是已經經過ICP備案的。
4.遠程預付費系統服務器所處的環境擁有公網固定IP。
5.與CHINAPAY的交易調試完成后，即可開通使用網上銀行卡支付功能。

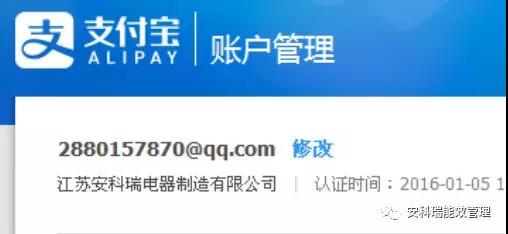

支付寶支付簡要前提

網站如何接入支付寶。
1 注冊企業支付寶帳號
https://enterpriseportal.alipay.com/login.htm
2 實名認證
提供公司相關證件進行實名認證，提交后，通過了會收到通知郵件。
3選擇產品、簽約
http://app.alipay.com/container/web/enterpriseIndex.htm
選擇產品、費率后，時行簽約申請，通過后會收到通知郵件。
4 技術集成
4.1下載技術集成文檔
在你的簽約管理里可以下載技術集成文檔。

3  遠程預付費系統的意義及收益

  傳統的IC卡預付費售電管理系統實現了先交費后用電的管理模式，但由于抄收電表數據依賴于購電卡，用戶用電數據滯后于發生時間，不僅需要人工抄表，也無法有效進行用電管理、監控和實時控制。
  利用遠程預付費電能管理系統，無需IC卡，可以實現計算機遠程集中抄表、實時監控、遠程充值和遠程控制，再通過預警信息和短信通知，物管部門即可完成整個抄表、收費、控制和核查工作，實現高度信息化和自動化，大大提高用電營銷管理效率和水平，節約人力物力的同時，也提高了經濟效益，同時還具有防信息泄露防竊電的安全功能。

4  系統部署環境

  為正確地運行安科瑞預付費售電管理系統,將系統性能發揮到最佳水平。推薦以下配置：
(1)服務器配置:雙核處理器3.0及以上,8G內存,300GB以上的可用磁盤空間。最好能有硬盤熱備份,確保數據安全。
(2)配套儀表:DDSY1352單相電子式預付費電能表、DTSY三相電子式預付費電能表、ADF300系列多用戶計量箱、ADM100、ADF100、ACR/PZ系列電能計量儀表。
(3)LQ1600K打印機或其他打印機(票據打印機)。
(4)顯示器分辨率: (根據顯示器大小設定)。
軟件環境：
工作站操作系統：中文WINDOWS 7 ,WINDOWS 2008
服務器操作系統： WINDOWS  2008 WINDOWS  2012
數據庫系統：MYSQL 5.0以上，RedisWin 64位
