一、簡述

目前，我國檔案正處于現代化科技飛升的起點，以物聯網、大數據、智能化、云計算等為標志的網絡充斥到社會生活、生產的各個角落。在我國，檔案館產生與發展經歷了一個由低級到高級、由簡單到復雜的發展歷程，與時代發展同步，現代化檔案館建設也給未來檔案館建設提出了明確要求，那就是要向更高級的綠色、智能、智慧檔案館建設邁進。

數字檔案館是傳統檔案館的“升級版”，智慧檔案館又是是數字檔案館的“升級版”，或是更高層次和階段，智慧檔案館是數字檔案館發展的結果。通俗講，我們正在進行智慧城市建設，而智慧檔案館全方面服務作用也就凸顯出來，也就體現出了智慧檔案館的“記憶中樞”職能，從而也就可以為黨和政府的決策提供參考。

因此，北京盛世宏博科技有限公司根據市場需求推出了現代化智慧檔案館/庫房環境監控管理系統。本系統全部采取國際通用標準MODBUS通訊總線的形式，將每一個庫房內的溫度、濕度、防火、防盜、防塵、漏水、空氣質量等數據通過RS485總線全部傳送至檔案館監控中心，在監控中心即可實時觀看庫房內的環境情況，并可設置自動化恒溫恒濕消毒凈化系統，無需管理人員操作即可實現檔案庫房的恒溫恒濕狀態，并且所有數據均可實時存儲記錄，無需人工每天定時的記錄數據，大大節省了人力、物力；同時提高了工作辦事效率，并且可通過短信以及聲光報警的形式來提醒檔案館管理人員檔案庫房內突發的異常情況，以便檔案館工作管理人員根據實際情況來操作處理，真正實現了無人看守的目的。

二、系統方案設計依據

本系統設計方案主要由硬件（基礎設施建設）和軟件（數字化管理平臺）構成，硬件包括主要包括檔案庫房基礎設備（溫度調節設備、濕度調節設備、消毒凈化設備等）、監測控制設備（各類環境傳感器以及各類控制器等）。軟件包括環境監控系統配套軟件、數字化軟件、檔案管理軟件等內容。

《檔案館建筑設計規范》

《JGJ25-2010檔案館建筑設計規范》

《數字檔案室建設指南》

《JGJ/T16－92民用電氣設計規范》

《DG/TJ08－602－2001 J10105－2001智能建筑評估標準》

《GB50116-98火災自動報警系統設計規范》

《GB50166-2007火災自動報警系統施工及驗收規范》

《GB50045-2005高層民用建筑設計防火規范》

《GB50016-2006建筑設計防火規范》

《JGJ 16-2008民用建筑電氣設計規范》

《GB50015-2003建筑給水排水設計規范》

《GB4717-2005火災報警控制器》

《GB16806-2006消防聯動控制系統》

《GB17429-1998火災顯示盤通用技術條件》

《GB4715 -2005點型感煙火災探測器》

《GB4716 -2005點型感溫火災探測器 》

《GB 19880-2005手動火災報警按鈕》

《檔案庫房環境條件標準》

《JJG874-2007溫度指示控制儀》

《GB50198-94計算機系統安全準則》

《GBJ93-86自動化儀表選型規定》

《GB 50054-95低壓配電設計規范》

《JB/T5243-91工業控制計算機系統驗收大綱》

《HG20507-92工業自動化儀表工程施工及驗收規范》

《GB 50194-93建設工程施工現場供用電安全規范》

三、宏物聯-現代化智慧檔案館/庫房環境監控管理系統主要涉及子系統及功能介紹：

1、自動化溫濕度監測恒溫恒濕消毒凈化系統

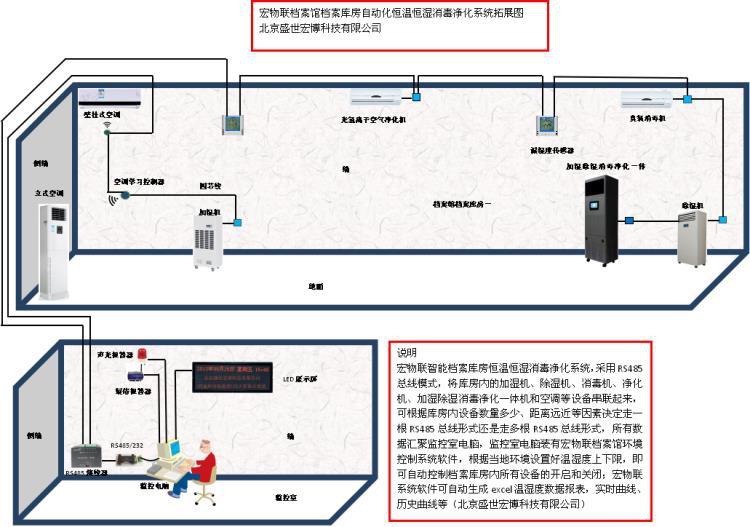

在檔案庫房內設置溫濕度傳感器，通過信號采集器采集其溫濕度信號，再通過智能通訊器接入管理主機，實現對檔案庫房內的溫濕度的檢測，實時數據可列表顯示、電子地圖顯示、以及溫濕度首頁顯示、通過參數設定，當溫濕度值超過設定閥值時，及時發出報警，通過軟件提示、短信、語音播報方式提示用戶管理員。

系統根據空調廠家提供庫房內溫控儀通訊協議或者直接更換庫房內溫控器，自動控制庫房內空調，當庫房內溫度低于設定值時，自動開啟空調制熱，當庫房內溫度高于設定值時，自動開啟空調制冷，使庫房內達到存放檔案溫度標準。

系統通過現場溫濕度傳感器檢測出數據，通過參數設定，當現場濕度超過設定范圍時，系統給控制主機控制信號，開啟除濕機。當現場濕度達到設定參數時，系統給控制主機控制信號，關閉除濕機。調控庫房濕度使庫房環境達到存放檔案的要求。

當現場環境超過設定范圍時，系統給控制主機控制信號，開啟與關閉凈化消毒。系統通過現場監測，通過主機軟件，調控庫房環境，設備正常運行后濕度數據持續超標超限，系統將自動判斷異常情況并自動報警，通過軟件提示、短信方式提示用戶管理員。使庫房環境達到存放檔案的要求（系統拓展圖如下圖）。

2、檔案庫房非法入侵防盜系統

在庫房出入門、窗戶、庫房走廊配置紅外光幕探測器，可24小時監測異動，具備手動、自動布防和撤防，出現異常情況時，可驅動視頻監控設備同步錄取報警時間段畫面并單獨保存，同時，自動發送文字短信及圖文郵件報警信息至管理員。

能辨別入侵者和干擾信號，通過對人體發出的遠紅外光譜，及人體走動產生多普勒頻移進行智能分析、量化計算，準確地對人體移動做出通過軟件提示、短信、語音播報方式提示用戶管理員，從而達到檔案安全的保護。

在檔案庫房指定重點區域布置紅外防盜傳感器，預設防拆報警功能，當非法人員強行進入時，輸入觸發布防狀態的紅外線報警器報警，同時本地監控系統立即向管理中心報警。當內部人員進入現場時，通過現場按鈕對紅外線報警器撤防，當人員離開時再進行布防。

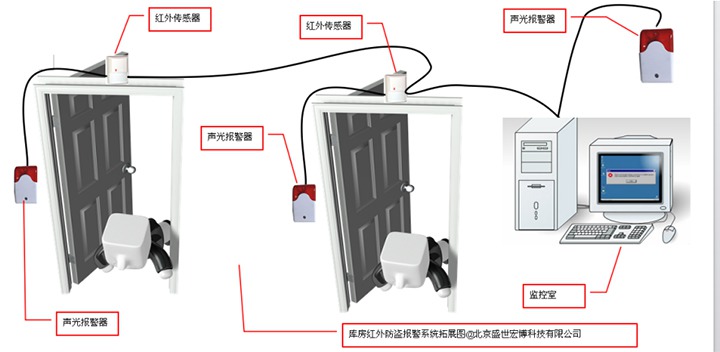

主要設備為人體紅外防盜傳感器，智能采集控制箱等，通過人體紅外傳感器來監測是否有人進入，平時檔案館工作時間可將此功能關閉，檔案館管理人員可根據實際情況來開啟次功能，系統軟件可設置節假日模式和工作日模式，以免正常工作時間人員的進入而誤報信息，在節假日模式下，如果有人非法進入檔案庫房領域，人體紅外傳感器可將探測到的數據發送至監控中心記錄下來，并且將此信息通過現場的聲光報警器和短信報警器通知檔案館工作管理人員（系統拓展圖如下圖）。

3、檔案庫房漏水在線實時監控系統

系統檢測采用漏水探測器、漏水感應繩及其他輔助設備組成，采用耐酸堿、抗腐蝕、靈敏度極高的漏水感應繩，在檔案庫房恒濕凈化消毒機下方設置漏水感應檢測系統，一旦發生漏水，漏水探測器即監測到水情發生，系統自動發出報警信號，同時系統畫面上相應位置實時提示水情報警并通過發出報警，通知管理人員及時排除故障。

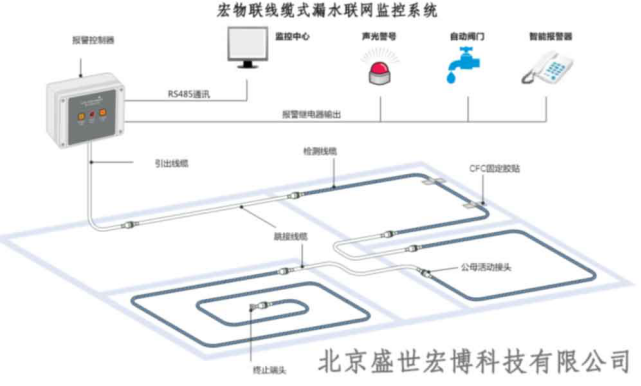

主要設備為漏水檢測線纜傳感器和智能采集控制器，主要檢測的漏水區域?yàn)橹悄芤惑w機和空調附近容易漏水的地方，漏水傳感器通過檢測地面區域是否有漏水情況將數據直接反饋至監控中心，以便通知相關工作人員分析和處理（系統拓展圖如下圖）。

4、檔案庫房防火滅火在線預警系統

防火滅火系統主要由滅火劑瓶組、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜體等組成，不需安裝滅火劑輸送管道，不需設置專用的儲瓶間。裝置設置在防護區內，當火災發生時，直接向防護區噴射滅火劑，滅火劑無管路損失，滅火速度更快、效率更高；本裝置可單獨設置用來保護較小空間的保護區，也可多臺聯用保護較大空間的保護區。

滅火系統以七氟丙烷（HFC-227ea）作為滅火劑。七氟丙烷以化學滅火為主，兼有物理滅火作用，無色、無味、清潔、不導電、不污染被保護對象，不會對財物和精密設施造成損壞，對大氣臭氧層無破壞作用（ODP值為零），符合環保要求，在大部分保護區域，滅火濃度均低于人體的無毒性反應濃度（NOAEL濃度），對人體是安全的，是一種優秀的潔凈氣體滅火劑。

滅火系統啟動方式有兩種：自動啟動方式、手動啟動方式。

氣體滅火報警控制系統一般配有兩種不同類型的火災探測器。控制主機上有“自動”和“手動”轉換功能（也可在防護區外單獨設置轉換開關），當將其置于“自動”位置時，滅火裝置處于自動狀態。

當只有一種探測器發出火災信號時，控制主機啟動警鈴或聲光報警器，通知火災發生，但并不啟動滅火裝置。

當兩種探測器發出火災信號時，控制主機啟動警鈴和聲光報警器，聯動關閉防護區開口，進入滅火啟動延時，達到設定的延時時間后，自動啟動滅火裝置。

如在噴放延時過程中發現不需要啟動滅火裝置，可按下防護區外或控制器上的“緊急停止”按鈕，終止滅火指令。

當轉換開關置于“手動”位置時，滅火裝置處于手動狀態。

在該狀態下，探測器發出火災信號，控制主機啟動警鈴和聲光報警器，通知火災發生，但并不啟動滅火裝置。此時按下防護區外或控制器上的“手動啟動”或“緊急啟動”按鈕，可以啟動滅火裝置。

無論控制主機處于自動或手動狀態，按下“緊急啟動”和“手動啟動”按鈕，都可啟動滅火裝置。

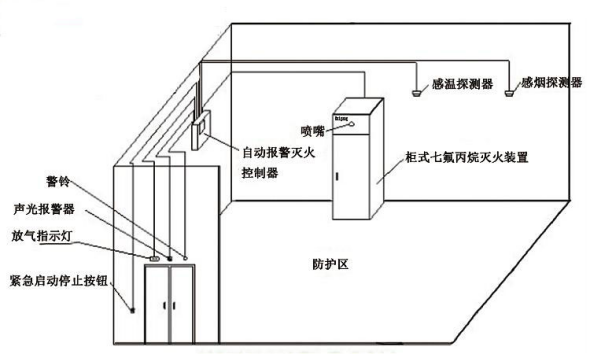

滅火系統主要終端產品為煙霧傳感器、溫度感應器、七氟丙烷滅火器、警燈、警鈴智能采集器控制器等，通過溫感、煙感探測器將庫房內各個點的溫感。煙感信號采集器至監控中心，監控中心可根據防火等級來確定庫房內防火狀態（系統拓展圖如下圖）

5、檔案庫房空氣質量在線監控系統

實時顯示個庫房內的具體空氣質量數據，應包括： PM2.5、PM10、甲醛、室內粉塵等級（TVOC）等。

6、檔案庫房門禁系統

門禁系統包括門管理、卡管理、準進卡設置，它是一個可以脫機獨立運行的系統，機房預警監控系統出現任何問題都不會影響門禁系統的使用。門禁控制器自身應帶有后備電池，可以確保在停電后不會丟失任何刷卡信息和權限管理信息。

進出卡中包含的用戶信息應包括卡號、用戶名、有效日期、卡有效狀態等信息。管理人員可以對進出卡的注冊、授權、注銷、掛失等操作實現對人員進出權限的控制。當出現異常情況時，系統具有報警功能。如：強行開門、門長時間不關、設備被拆、失竊用戶卡或無效的卡開門等，系統會發出報警信號，實時顯示案發地點，同時保存記錄。

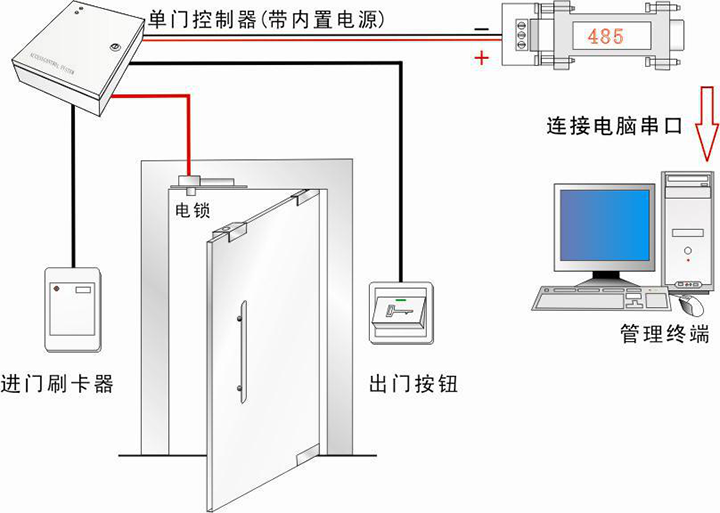

主要設備為門禁控制器、刷卡器、出門按鈕、門禁卡、電源等組成（系統拓展圖如下圖）。

7、檔案庫房視頻監控系統

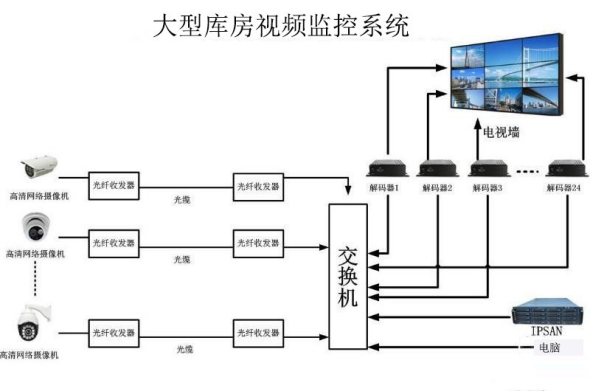

檔案庫房系統完整集成視頻監測系統，支持通過電子地圖方式加載視頻畫面；可以按照設定，對視頻通道進行任意分組顯示；具有與門禁系統、紅外檢測系統和其他系統聯動功能，一旦門禁系統、紅外檢測系統和其他檢測系統發現異常，應自動轉動球機，進行錄像處理；應在一體化的集成監控系統中進行錄像查詢、瀏覽錄像視頻。

可24小時實時預覽、錄像、查詢等功能，可在遠端通過以太網或互聯網進行實時視頻監控或者控制，當庫房內架體被打開時，聯動控制走廊處視頻監控器自動記錄人員操作畫面；出現人員非法出入庫房時，視頻監控器自動錄像、自動儲存（系統拓展圖如下圖）。

8、檔案庫房不間斷供電系統

主要設備為UPS不間斷電源和蓄電池，主要功能作用為斷電持續供電功能，當檔案庫房供電系統出現問題后，UPS會自動開啟功能功能以確保智慧管庫系統的正常運行。

9、檔案庫房液晶拼接屏系統

主要設備為液晶屏，主要功能是為了更為直觀的展示檔案庫房的溫濕度、防火、漏水、空氣質量等數據參數.

四、系統主要組成:

中央統一控制管理系統

1、 管控服務器/工控管理主機/工控機/工業電腦

b、 工業顯示屏

c、 系統軟件

d、 智能預警系統/短信報警/聲光報警

e、 數據轉換器/隔離型通訊模塊

f、 管控平臺/操作臺

g、 防雷插座

h、 供電系統

i、 線材輔料

系統終端產品

j、 觸摸控制一體機/綜合智能控制器/區域控制器

k、 溫濕度傳感器/溫濕度計/溫濕度表

l、 空氣質量傳感器、空氣質量云測儀

m、 智能一體機/加濕除濕消毒凈化一體機

n、 排水管

o、 中央空調控制系統/空調學習控制模塊

p、 采集控制箱

q、 人體紅外防盜傳感器

r、 漏水檢測傳感器

s、 防火傳感器

t、 門禁測系統

u、 UPS不間斷電源

v、 液晶拼接屏

w、 線材線管輔料等

五、宏物聯HB-V3.1軟件說明

系統采用HB-V系列專業工業組態監測軟件，軟件方便操作，可同時對上千路的各種參數同時進行采集處理。期穩定的運行提供了保證，是一款功能豐富、性能穩定的溫濕度監測軟件。

軟件主要功能介紹：

即裝即用：軟件安裝方便，直接點擊“Setup.exe”運行完成安裝，無需其它設置，即可使用，真正的即裝即用。

多種界面：具有實時數顯、實時曲線、歷史曲線、數據報表、組態報表等多種數據顯示方式。

組態靈活：畫面、文字及曲線根據測量需要，靈活組態，畫面具體生動。

數據存儲：數據自動存儲、數據導出（另存）Excel、TXT等格式。

數據打印：支持報表打印、歷史曲線打印及在Excel里打印。

數據查詢：通過輸入查詢時間，即可查詢所需被測點對應時間內的數據記錄和曲線記錄。

監測報警：當監測數值達到報警條件時，以改變相應數據顏色并閃爍方式發出警報。同時通過聲卡音箱輸出報警聲音。

穩定準確：軟件運行穩定，抗干擾能力強，數據采集準確度高，滿足高標準數據監測要求。

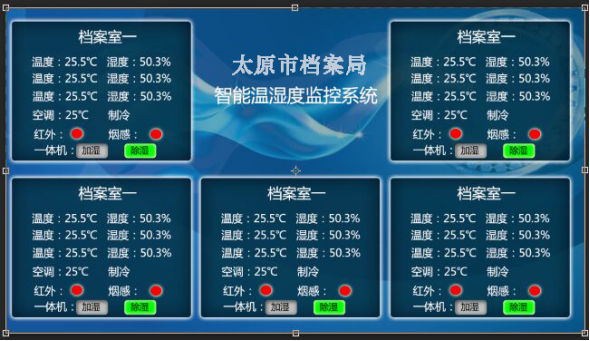

軟件主界面（3D立體界面）
