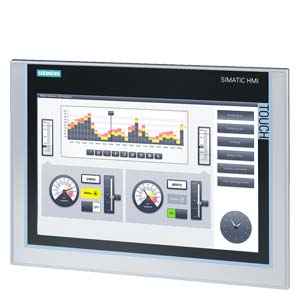

技術數據 SIMATIC HMI TP1200 精智版 SIMATIC HMI TP1200 Comfort， 精智面板， 觸摸操作， 12" 寬屏幕 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的*低版本 WinCC Comfort 11版 西控自動化（武漢）有限公司
地址:武漢市洪山區珞獅路417號星光時代/ 186/7688/0212
歡迎聯系交流,型號全,價格低!如果您有需要市面上比較少見的偏型產品,請聯系我們盡力協助您解決!
主要優勢產品:
西門子6ES7-200/300/400
西門子6ES71200/1500/smart系列
西門子ET200系列產品
西門子人機界面，各類觸摸屏，操作屏,文本顯示器
變頻器，直流系列
西門子電線電纜(6XV)、光纖
SITOP電源,數控等周邊產品
其他產品,歡迎垂詢!! | 產品類型標志 | TP1200 Comfort | | 顯示 | | 顯示屏規格 | TFT | | 屏幕對角線 | 12.1 in | | 屏幕寬度 | 261.1 mm | | 屏幕高度 | 163.2 mm | | 顏色數量 | 16 777 216 | | 分辨率（像素） | | 水平圖像分辨率 | 1 280 pixel | | 垂直圖像分辨率 | 800 pixel | | 背光燈 | | MTBF 背景照明（溫度為 25 °C 時） | 80 000 h | | 可調節背景照明 | 是的; 0-100 % | | 操作元件 | | 鍵盤字體 | | 功能按鍵 |
| | — 功能按鍵數量 | 0 | | — 帶 LED 的功能按鍵數量 | 0 | | 帶有 LED 的按鍵 | 不 | | 系統按鍵 | 不 | | 數字鍵盤 | 是的; 屏幕鍵盤 | | 字母數字鍵盤 | 是的; 屏幕鍵盤 | | 觸摸屏 | | 觸摸屏規格 | 是的; 模擬式電阻 | | 過程操作擴展 | | DP 直接 LED（LED 作為 S7 輸出外設） |
| | — F1...Fx | 0 | | 直接按鍵（按鍵作為 S7 輸入外圍設備） |
| | — F1...Fx | 0 | | 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） | 40 | | 安裝方式/安裝 | | 安裝位置 | 垂直 | | 壁板安裝/直接安裝 | 不 | | 可以垂直安裝（縱向格式） | 是的 | | 可以橫向安裝（橫向格式） | 是的 | | 無外部通風時的*允許傾斜角度 | 35° | | 電源電壓 | | 電源的電壓類型 | DC | | 額定值 (DC) | 24 V | | 允許范圍，下限 (DC) | 19.2 V | | 允許范圍，上限 (DC) | 28.8 V | | 輸入電流 | | 耗用電流（額定值） | 0.85 A | | 接通電流脈沖 I2t | 0.5 A2·s | | 功率 | | 接收的有效功率典型值 | 20 W | | 處理器 | | 處理器類型 | X86 | | 存儲器 | | 閃存 | 是的 | | RAM | 是的 | | 用于用戶數據的可用存儲器 | 12 Mbyte | | 輸出類型 | | Info LED | 不 | | 電源 LED | 不 | | Error LED | 不 | | 聲音 |
| | 蜂鳴器 | 不 | | 揚聲器 | 是的 | | 時間 | | 時鐘 | | 硬件時鐘（實時時鐘） | 是的 | | 軟件時鐘 | 是的 | | 緩存 | 是的; 緩沖持續時間典型值為 6 周 | | 可同步 | 是的 | | 接口 | | 工業以太網接口數量 | 1; 2 個端口（交換機） | | RS 485 接口數量 | 1; RS 422 / 485 接口組合 | | RS 422 接口數量 | 0; 共同附帶 RS 485 | | RS 232 接口數量 | 0 | | USB 接口數量 | 2; USB 2.0 | | USB-Mini-B | 1; 5 針 | | 20 mA 接口數量 (TTY) | 0 | | 并行接口數量 | 0 | | 其他接口數量 | 0 | | SD 卡插槽數量 | 2 | | 帶軟件接口 | 不 | | 工業以太網 | | 工業以太網狀態 LED | 2 | | 集成開關的端口數量 | 2 | | 協議 | | PROFINET | 是的 | | PROFINET IO 支持的協議 | 是的 | | IRT | 是的; WinCC V12 以上版本 | | PROFIBUS | 是的 | | 支持 EtherNet/IP 協議 | 是的 | | MPI | 是的 | | 協議（以太網） | | TCP/IP | 是的 | | DHCP | 是的 | | SNMP | 是的 | | DCP | 是的 | | LLDP | 是的 | | 網絡屬性 | | HTTP | 是的 | | HTTPS | 是的 | | HTML | 是的 | | XML | 是的 | | CSS | 是的 | | Active X | 是的 | | JavaScript | 是的 | | Java VM | 不 | | 冗余模式 | | 氣液冗余 | | — MRP | 是的; WinCC V12 以上版本 | | 其他協議 | | CAN | 不 | | MODBUS | 是的 | | 報警/診斷/狀態信息 | | 診斷 | | 診斷信息可讀 | 是的; S7 控制器 | | EMV | | 依據 EN 55 011 標準抑制無線電干擾輻射 | | 極限值等級 A 適用于工業領域中的應用 | 是的 | | 極限值等級 B 適用于居民區中的應用 | 不 | | 防護等級和防護類別 | | IP（正面） | IP65 | | IP（背面） | IP20 | | NEMA（正面） |
| | 包括類型 4，正面 | 是的 | | 包括類型 4x 正面 | 是的 | | 標準、許可、證書 | | CE 標記 | 是的 | | cULus | 是的 | | RCM（原 C-TICK） | 是的 | | KC 許可 | 是的 | | 在防爆區域使用 | | ATEX 區域 2 | 是的 | | ATEX 區域 22 | 是的 | | IECEx 2 區 | 是的 | | IECEx 22 區 | 是的 | | cULus I 類 1 區 | 不 | | cULus I 類 2 區，2 級 | 是的 | | FM I 類 2 級 | 是的 | | 船舶建造許可 | | 德國勞埃德船級社 (GL) | 是的; E-Stand 10 以上 | | 美國船舶檢驗 (ABS) | 是的; E-Stand 10 以上 | | 必維國際檢驗集團 (BV) | 是的; E-Stand 10 以上 | | 挪威船級社 (DNV) | 是的; E-Stand 10 以上 | | 英國勞氏船級社 (LRS) | 是的; E-Stand 10 以上 | | 日本船級社 (Class NK) | 是的; E-Stand 10 以上 | | 波蘭船級社 (PRS) | 不 | | 環境要求 | | 運行中的環境溫度 | | 操作（垂直安裝） | | — 垂直安裝時的*小值 | 0 °C | | — 垂直安裝時的*值 | 50 °C; （55 °C，參見文獻 ID：64847814） | | 操作（*傾斜角度） | | — *傾斜角度時的*小值 | 0 °C | | — *傾斜角度時的*值 | 40 °C | | 操作（垂直安裝，縱向格式） | | — 垂直安裝時的*小值 | 0 °C | | — 垂直安裝時的*值 | 40 °C | | 操作（*傾斜角度，縱向格式） | | — *傾斜角度時的*小值 | 0 °C | | — *傾斜角度時的*值 | 35 °C | | 運輸/儲存時的環境溫度 | | *小值 | -20 °C | | *值 | 60 °C | | 相對空氣濕度 | | 操作，*值 | 90 %; 無凝結 | | 操作系統 | | 專有 | 不 | | 預安裝的操作系統 | | Windows CE | 是的 | | 項目組態 / 標題 | | 消息顯示 | 是的 | | 報文系統（包括緩沖器和應答器） | 是的 | | 過程值顯示（輸出） | 是的 | | 可規定過程值（輸入） | 是的 | | 方案管理 | 是的 | | 組態軟件 | | STEP 7 Basic (TIA Portal) | 不 | | STEP 7 Professional (TIA Portal) | 不 | | WinCC flexible Compact | 不 | | WinCC flexible Standard | 不 | | WinCC flexible Advanced | 不 | | WinCC Basic (TIA Portal) | 不 | | WinCC Comfort (TIA Portal) | 是的; V11 以上版本 | | WinCC Advanced (TIA Portal) | 是的; V11 以上版本 | | WinCC Professional (TIA Portal) | 是的; V11 以上版本 | | 語言 | | 在線語言 | | 聯機/運行時間語言數量 | 32 | | 語言 | | 每個項目的語言 | 32 | | WinCC 下的功能性 (TIA Portal) | | 庫 | 是的 | | 應用軟件/選件 |
| | 網頁瀏覽器 | 是的 | | Pocket Word | 是的 | | Pocket Excel | 是的 | | PDF Viewer | 是的 | | 媒體播放器 | 是的 | | SIMATIC WinCC Sm@rtServer | 是的 | | SIMATIC WinCC Audit | 是的 | | Visual Basic 腳本數量 | 是的 | | 任務計劃器 |
| | 時間控制 | 是的 | | 任務控制 | 是的 | | 幫助系統 |
| | 每個信息文本的字符數 | 70 | | 消息系統 | | 消息類別數量 | 32 | | 位消息 | 是的 | | — 位消息數量 | 4 000 | | 模擬消息 | 是的 | | — 模擬消息數量 | 200 | | S7 消息編號方法 | 是的 | | 系統消息 HMI | 是的 | | 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 是的 | | 每條消息的字符數 | 80 | | 每條消息的過程值數量 | 8 | | 確認組 | 是的 | | 消息指示器 | 是的 | | 消息緩沖器 |
| | — 條目數量 | 1 024 | | — 循環緩沖器 | 是的 | | — 剩余 | 是的 | | — 免維護 | 是的 | | 方案管理 | | 配方數量 | 300 | | 每個配方的數據集 | 500 | | 每個數據集的條目 | 1 000 | | 內部配方存儲器的容量 | 2 Mbyte | | 配方存儲器可以擴展 | 是的 | | 變量 | | 每臺設備的變量數 | 2 048 | | 每幅圖像的變量數 | 400 | | 臨界值 | 是的 | | 多路復用 | 是的 | | 結構 | 是的 | | 陣列 | 是的 | | 畫面 | | 可組態的圖片數量 | 500 | | *窗口/默認 | 是的 | | 全畫面 | 是的 | | 彈出式畫面 | 是的 | | 幻燈片畫面 | 是的 | | 通過 PLC 選擇圖像 | 是的 | | PLC 中的圖像編號 | 是的 | | 圖片對象 | | 每個圖像的對象數量 | 400 | | 文本區 | 是的 | | I/O 區 | 是的 | | 圖形化的 I/O 區（圖形列表） | 是的 | | 符號形式的 I/O 區（文本列表） | 是的 | | 日期/時間域 | 是的 | | 開關 | 是的 | | 按鍵 | 是的 | | 圖形顯示 | 是的 | | 圖標 | 是的 | | 幾何對象 | 是的 | | 復雜圖片對象 | | 每個圖像的復雜對象數量 | 20 | | 消息顯示 | 是的 | | 曲線顯示 | 是的 | | 用戶顯示 | 是的 | | 狀態/控制 | 是的 | | Sm@rtClient 顯示 | 是的 | | 配方顯示 | 是的 | | f(x) 曲線顯示 | 是的 | | 系統診斷顯示 | 是的 | | 媒體播放器 | 是的 | | HTML 瀏覽器 | 是的 | | PDF 顯示 | 是的 | | IP 攝像頭顯示器 | 是的 | | 條形圖 | 是的 | | 滑動式調節器 | 是的 | | 指示儀器 | 是的 | | 模擬表/電子表 | 是的 | | 列表 | | 每個項目的文字列表數量 | 500 | | 每個文本列表的條目數量 | 500 | | 每個項目的圖形列表數量 | 500 | | 每個圖形列表的條目數 | 500 | | 歸檔 | | 每臺設備的文檔數量 | 50 | | 每個文檔的條目數量 | 20 000 | | 消息檔案 | 是的 | | 過程值檔案 | 是的 | | 歸檔方式 |
| | — 順序檔案 | 是的 | | — 循環檔案 | 是的 | | 存儲器位置 |
| | — 存儲卡 | 是的 | | — USB 存儲器 | 是的 | | — 以太網 | 是的 | | 數據存儲格式 |
| | — CSV | 是的 | | — TXT | 是的 | | — RDB | 是的 | | 安全性 | | 用戶組數量 | 50 | | 用戶權限數量 | 32 | | 用戶數量 | 50 | | 密碼導出/導入 | 是的 | | SIMATIC Logon | 是的 | | 通過打印機記錄 | | 消息 | 是的 | | 報告（層協議） | 是的 | | 硬拷貝 | 是的 | | 電子打印文件 | 是的; PDF, HTML | | 字符集 | | 鍵盤字體 |
| | — 美式（英語） | 是的 | | 傳送（上傳/下載） | | MPI/PROFIBUS DP | 是的 | | USB | 是的 | | 以太網 | 是的 | | 使用外部存儲介質 | 是的 | | 過程連接 | | S7-1200 | 是的 | | S7-1500 | 是的 | | S7-200 | 是的 | | S7-300/400 | 是的 | | LOGO! | 是的 | | Win AC | 是的 | | SINUMERIK | 是的; 帶有 SINUMERIK 選項包 | | SIMOTION | 是的 | | Allen Bradley (EtherNet/IP) | 是的 | | Allen Bradley (DF1) | 是的 | | Mitsubishi (MC TCP/IP) | 是的 | | Mitsubishi (FX) | 是的 | | OMRON (FINS TCP) | 不 | | OMRON (LINK/Multi) | 是的 | | Modicon (Modbus TCP/IP) | 是的 | | Modicon (Modbus) | 是的 | | OPC UA 客戶端 | 是的 | | OPC UA 服務器 | 是的 | | 服務工具/組態工具 | | 備份/恢復 | 是的 | | 自動備份/恢復 | 是的 | | 模擬 | 是的 | | 設備轉換 | 是的 | | 外設/選項 | | 打印機 | 是的 | | SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 是的; *多 128 MB | | SIMATIC HMI SD 存儲卡：數字存儲卡 | 是的; *多 2 GB | | SIMATIC HMI CF 存儲卡：CF 卡 | 不 | | USB 存儲器 | 是的 | | SIMATIC IPC USB 閃存（USB 記憶棒） | 是的; *多 16 GB | | SIMATIC HMI USB 內存（USB 記憶棒） | 是的; *多 8 GB | | 網絡攝像機 | 是的 | | 機械/材料 | | 外殼材料（正面） |
| | 塑料 | 不 | | 鋁材 | 是的 | | 不銹鋼 | 不 | | 尺寸 | | 外殼正面寬度 | 330 mm | | 外殼正面高度 | 241 mm | | 安裝截面，寬度 | 310 mm | | 安裝截面，高度 | 221 mm | | 安裝深度 | 65 mm |
|
|
|
|
