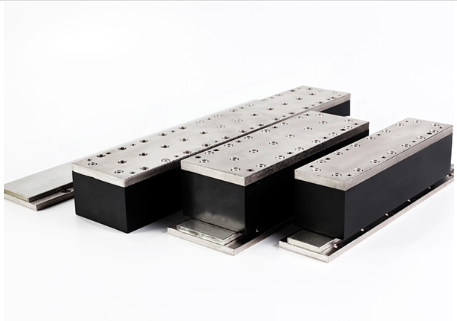

ACM系列 有鐵芯無刷直線電機 設計特點： A. 有鐵芯技術 B. 低齒槽力 C. 標配霍爾傳感器 D. 高推力，剛性好 ACM系列電機使用有鐵芯技術，具有高推力，低齒槽力的特點。 ACM1-S電機線圈 | 線圈長度(mm) | 持續推力(N) | 峰值推力(N) | ACM1-S30 | 96/120 | 58.0 | 230.8 | ACM1-S50 | 96/120 | 99.8 | 396.8 | ACM1-S80 | 96/120 | 148.7 | 591.6 | ACM1-S100 | 96/120 | 190.5 | 757.5 |
注：線圈長度中無霍爾傳感器的線圈在前，有霍爾傳感器的線圈在后。 電機磁軌 | 磁軌長度(mm) | ACM1-S30-TL80 | 80 | ACM1-S30-TL200 | 200 | ACM1-S30-TL400 | 400 | ACM1-S50-TL80 | 80 | ACM1-S50-TL200 | 200 | ACM1-S50-TL400 | 400 | ACM1-S80-TL80 | 80 | ACM1-S80-TL200 | 200 | ACM1-S80-TL400 | 400 | ACM1-S100-TL80 | 80 | ACM1-S100-TL200 | 200 | ACM1-S100-TL400 | 400 |
ACM1-L電機線圈 | 線圈長度(mm) | 持續推力(N) | 峰值推力(N) | ACM1-L30 | 176/200 | 101.7 | 461.7 | ACM1-L50 | 176/200 | 174.8 | 793.5 | ACM1-L80 | 176/200 | 260.6 | 1183.1 | ACM1-L100 | 176/200 | 333.8 | 1515.9 |
注：線圈長度中無霍爾傳感器的線圈在前，有霍爾傳感器的線圈在后。 電機磁軌 | 磁軌長度(mm) | ACM1-L30-TL80 | 80 | ACM1-L30-TL200 | 200 | ACM1-L30-TL400 | 400 | ACM1-L50-TL80 | 80 | ACM1-L50-TL200 | 200 | ACM1-L50-TL400 | 400 | ACM1-L80-TL80 | 80 | ACM1-L80-TL200 | 200 | ACM1-L80-TL400 | 400 | ACM1-L100-TL80 | 80 | ACM1-L100-TL200 | 200 | ACM1-L100-TL400 | 400 |
ACM2電機線圈 | 線圈長度(mm) | 持續推力(N) | 峰值推力(N) | ACM2-S1 | 200 | 292.3/331.3 | 796.7 | ACM2-S2 | 368 | 535.9/607.5 | 1593.5 |
注：持續推力中100℃的持續推力在前，130℃的持續推力在后。 電機磁軌 | 磁軌長度(mm) | ACM2-TL168 | 168 | ACM2-TL252 | 252 | ACM2-TL420 | 420 |
ACM3電機線圈 | 線圈長度(mm) | 持續推力(N) | 峰值推力(N) | ACM3-S1 | 200 | 284.2/313.8 | 737.4 | ACM3-S2 | 368 | 568.3/627.5 | 1474.8 |
注：持續推力中100℃的持續推力在前，130℃的持續推力在后。 電機磁軌 | 磁軌長度(mm) | ACM2-TL168 | 168 | ACM2-TL252 | 252 | ACM2-TL420 | 420 |
ACM4電機線圈 | 線圈長度 (mm) | 持續力 (N) | 峰值力 (N) | ACM4-S1 | 200 | 584.6/662.7 | 1593.5 | ACM4-S2 | 368 | 1071.7/1214.9 | 3187.0 |
注：持續推力中100℃的持續推力在前，130℃的持續推力在后。 電機磁軌 | 磁軌長度 (mm) | ACM4-TL168 | 168 | ACM4-TL252 | 252 | ACM4-TL420 | 420 |
ACM5電機線圈 | 線圈長度 (mm) | 持續力 (N) | 峰值力 (N) | ACM5-S2 | 368 | 1515.5/1718.1 | 4761.0 | ACM5-S4 | 704 | 3031.1/3436.1 | 9502.1 |
注：持續推力中100℃的持續推力在前，130℃的持續推力在后。 電機磁軌 | 磁軌長度 (mm) | ACM5-TL168 | 168 | ACM5-TL252 | 252 | ACM5-TL420 | 420 |
ACM6電機線圈 | 線圈長度 (mm) | 持續力 (N) | 峰值力 (N) | ACM6-S2 | 368 | 2020.7/2290.8 | 6334.7 | ACM6-S4 | 704 | 4041.5/4581.5 | 12669.4 |
注：持續推力中100℃的持續推力在前，130℃的持續推力在后。 電機磁軌 | 磁軌長度 (mm) | ACM6-TL168 | 168 | ACM6-TL252 | 252 | ACM6-TL420 | 420 |
|
