現用控制設備是建廠時原始設備廠家提供的，混比機保持在原始狀態，灌裝系統基本上處于原始狀態。設備運行已經二十多年了，故障頻發，可口可樂公司急需要將S5升級到S7。

原S5系統的構成：

一、 混比機當前狀態

2．1 控制主機采用的是西門子S5-95U，控制系統配有兩個機架，主機和擴展機架。I/O配置包含數字輸入，數字輸出， CPU集成有模擬量通道。

2．2 人機界面為OP393，操作單元用于修改CPU的內部參數和工藝時間等數據，實際生產中很少用到。

2． 3 柜內其他器件基本完好，故障率不高，出現問題也容易解決，不需要更換。

二、 灌裝機當前狀態

3．1 控制主機采用的是西門子S5-115U，以及兩個遠程站，包含數字輸入，數字輸出，模擬輸入，模擬輸出等模板。

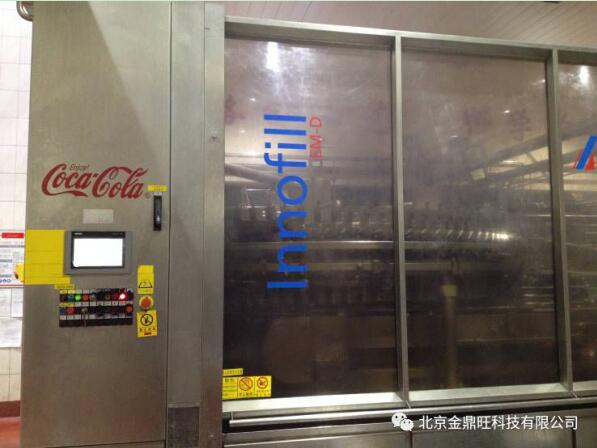

2． 2  HMI人機界面為LAURE PCS095，操作單元實現設備的參數設置、選擇、狀態顯示、報警   反饋、故障確認等。該屏在此次升級中也需要進行更換。由于LAURE PCS095也已經淘汰，因此   HMI也需要升級改造。

3．2 柜內器件基本完好，可以繼續留用。

 三、改造方案：

設備穩定性和可維護性問題主要集中在控制主機PLC上，恢復控制設備的可維護性、兼容性和可擴展能力，是首位。

PLC: 根據設備的工藝及性能要求，PLC采用西門子的主流高性能S7-1500系列產品，HIM及遠程站的連接采用PROFINET系統。

 HMI：混比機的人機界面OP393因工藝上沒有保留的必要,故改造升級后不再保留。原用于灌裝比例控制的DR21比例控制器取消，其功能集成到新的PLC控制系統中，因此在混比器新增加一個觸摸屏用于原OP393內參數的設定以及DR21控制器中的參數設定。灌裝機的操作屏LAURE PCS095用西門子6AV2 124-0JC01-0AX0等效替換。人機界面仍除保留系統原有功能外，界面要求實施中文化,報警信息與原系統一致，增加I/O診斷界面，工藝流程圖界面實時顯示各個閥門、電機等的狀態。

四、改造成果：

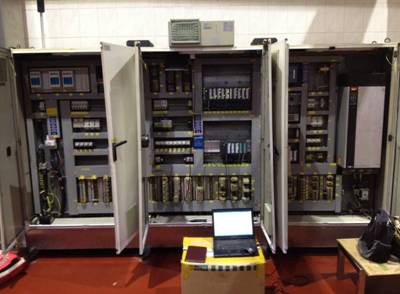

由于用戶方所提供的時間比較緊，我們提前做了充足的準備工作，現場進展順利！同時，站在用戶的角度，節省資金，故采取局部更換升級的方案：一方面是縮短工期和費用，利用大修有限的停機時間完成改造升級工作，節省時間、降低成本；另一方面原有柜體和低壓器件等元器件仍有保留的價值。

本項目設備改造升級一次成功到位，再次證實了北京金鼎旺科技有限公司技術的專業品質和服務的優質專業，可口可樂公司非常滿意。我們期待為更多的企業保駕護航！歡迎瀏覽我們的網站，可以了解更多的改造案列。
